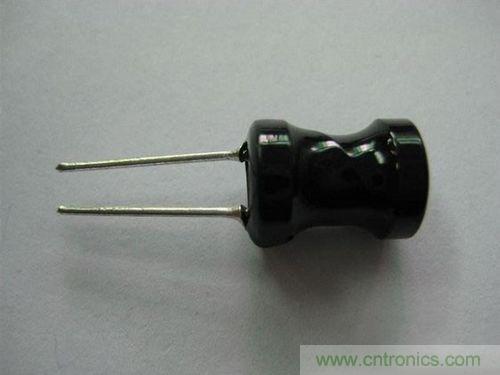

一文讀懂工字電感的用途
發布時間:2019-04-18 責任編輯:lina
【導讀】大部分電子器件都含有RF電感。“為了跟蹤動物,在我們家養動物的皮膚中植入的玻璃管內部都含有一個電感”,普萊默公司的一位研發工程師 Maria del Mar Villarrubia說,“每次啟動汽車的時候兩個電感之間都會產生無線通信,一個在汽車內部,另一個在鑰匙內部。”
大部分電子器件都含有RF電感。“為了跟蹤動物,在我們家養動物的皮膚中植入的玻璃管內部都含有一個電感”,普萊默公司的一位研發工程師 Maria del Mar Villarrubia說,“每次啟動汽車的時候兩個電感之間都會產生無線通信,一個在汽車內部,另一個在鑰匙內部。”
不過,正如這種元件的無所不在一樣,RF電感也有著非常具體的用途。在諧振電路中,這些元件通常與電容結合使用,以便選擇特定的頻率(如振蕩電路、壓控振蕩器等)。
RF電感也可以用于阻抗匹配應用,以便實現數據傳輸線的阻抗平衡。這是為了確保IC間高效的數據傳輸所必需的。
作為RF扼流圈使用時,電感串聯在電路中,起到RF濾波器的作用。簡單來說,RF扼流圈是個低通濾波器,它會給較高的頻率造成衰減,而較低的頻率則暢通無阻。

方法/步驟1:
Q值是什么
在討論電感性能時,Q值是最重要的衡量指標。Q值是一種衡量電感性能的指標,它是一個無量綱的參數,用于比較振蕩頻率和能量損耗速率。
Murata公司的高級產品經理Deryl J. Kimbro說:“Q值越高,電感的性能就越接近于理想的無損電感。也就是說,它在諧振電路中的選擇性更好。”
高Q值的另一個好處是損耗低,也就是說電感消耗的能量少。低Q值會造成帶寬較寬,而且在振蕩頻率處及其附近的諧振幅度較低。
方法/步驟2:
電感值
除了Q因子以外,電感的真正的量度當然是它的電感值。對于音頻和電源應用而言,電感取值通常是數亨利,而高頻率應用通常需要小得多的電感,通常在毫亨或微亨范圍內。
電感值取決于幾個因素,其中包括結構、鐵芯尺寸、鐵芯材料以及實際的線圈匝數。電感既有電感值固定的,也有電感值可調的。
