一款逆變器的亮度控制電路圖設計
發布時間:2014-09-18 責任編輯:sherryyu
【導讀】本文分享的是一款逆變器的亮度控制電路圖設計,主要由運算放大器IC3、二極管D9、電容器C30及電阻器R23、R22、R33、R34、R32等構成。通過調整PWM脈沖信號寬度,經驅動電路后送往高壓電路,最終改變了高壓幅度,也就改變了背光燈的亮度,實現了亮度調節的目的。

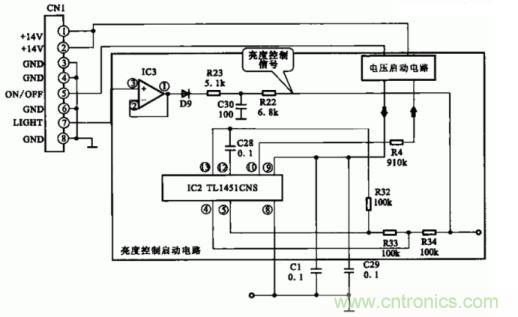

上圖所示為逆變器的亮度控制電路,它主要由運算放大器IC3、二極管D9、電容器C30及電阻器R23、R22、R33、R34、R32等構成。
主控電路部分將亮度調節信號以PWM脈沖的方式給運算放大囂IC3的◎腳(同相輸入端)t其輸出端與反向輸入端短接,組成一個電壓增益為1的放大器,將亮度調節電平放大后,經過D9整流、R23、C30濾波后,通過R22、R34送入IC2的④,經R33、R32送到IC2的@I腳。調整PWM脈沖信號寬度,經驅動電路后送往高壓電路,最終改變了高壓幅度,也就改變了背光燈的亮度,實現了亮度調節的目的。
