智能GaN降壓控制器設計——第2部分：配置和優化

發布時間：2026-01-28 責任編輯：lina

【導讀】在高效能電源設計中，死區時間的精準控制是平衡效率與可靠性的關鍵。傳統方案依賴固定的控制器延遲或繁瑣的外部調整，不僅調試耗時，更難以適配不同GaN FET的動態特性，潛藏著過驅損壞的風險。本文將深入智能GaN降壓控制器設計的核心環節，聚焦于其先進的配置與優化策略。通過闡述如何精確測量并協同優化導通/關斷擺率與延遲，我們旨在幫助工程師突破傳統局限，在提升系統功率密度的同時，最大化能效并堅固開關元件的安全邊界。

摘要

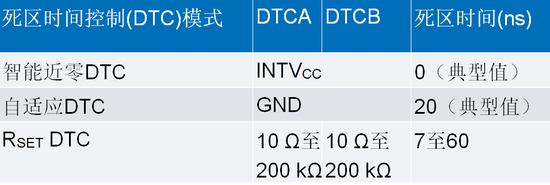

在高效能電源設計中，死區時間的精準控制是平衡效率與可靠性的關鍵。傳統方案依賴固定的控制器延遲或繁瑣的外部調整，不僅調試耗時，更難以適配不同GaN FET的動態特性，潛藏著過驅損壞的風險。本文將深入智能GaN降壓控制器設計的核心環節，聚焦于其先進的配置與優化策略。通過闡述如何精確測量并協同優化導通/關斷擺率與延遲，我們旨在幫助工程師突破傳統局限，在提升系統功率密度的同時，最大化能效并堅固開關元件的安全邊界。

引言

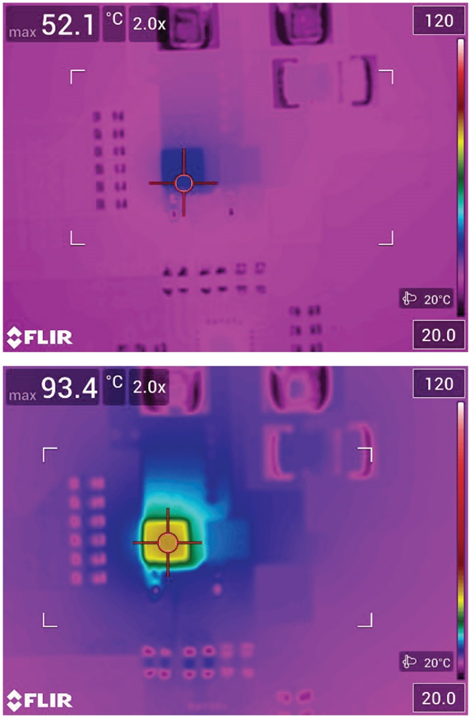

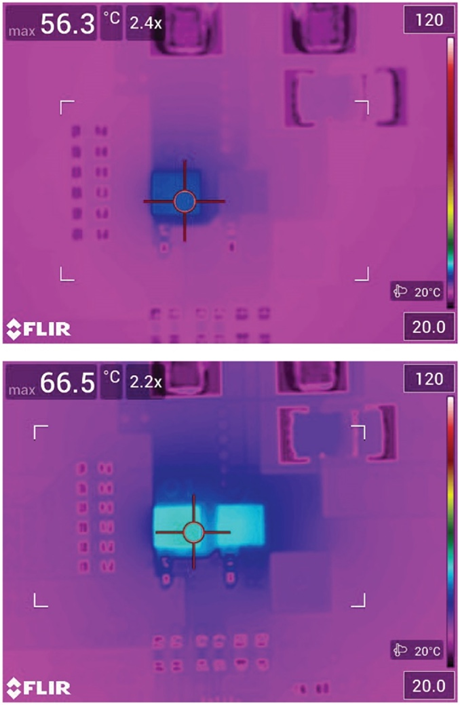

本系列文章的第一部分討論了理解開關電源底層物理原理的重要性，并介紹了如何通過物理手段適當?shù)販y(cè)量器件的性能表現。在實驗臺上搭建好電路之后，真正的工作就開始了。與單芯片IC設計不同，控制器用于驅動各種開關器件，因此必須進行一定程度的調整以確保達到最佳性能。如果測量技術不再是問題，柵極和開關波形將能提供有價值的信息，指出哪些元件值需要修改，以防止損壞氮化鎵(GaN) FET，并促使運行效率達到最優。

優化柵極連接

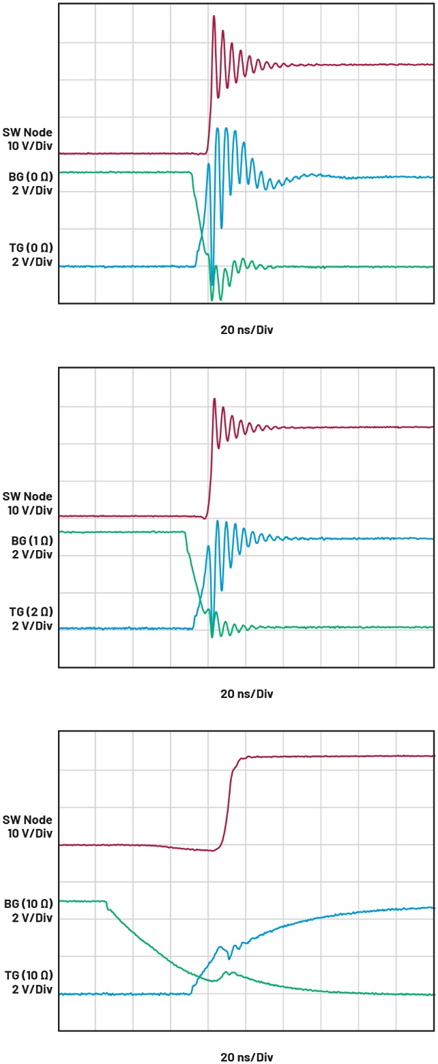

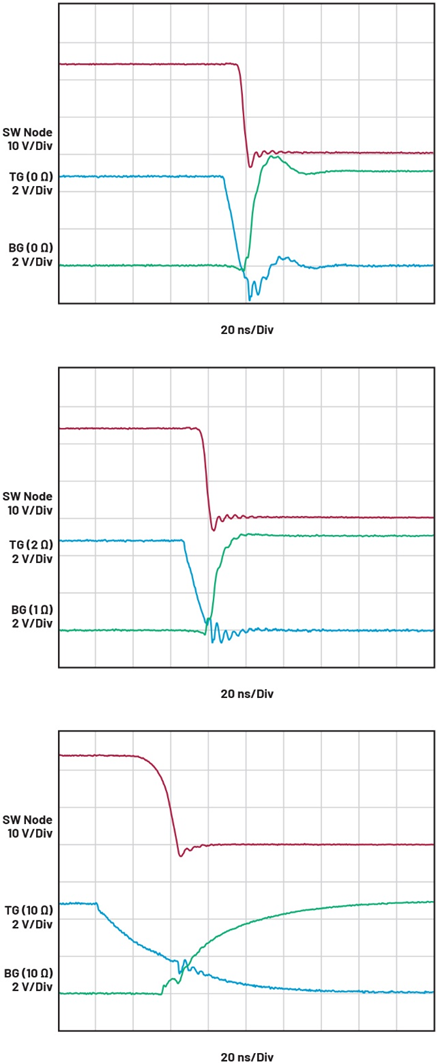

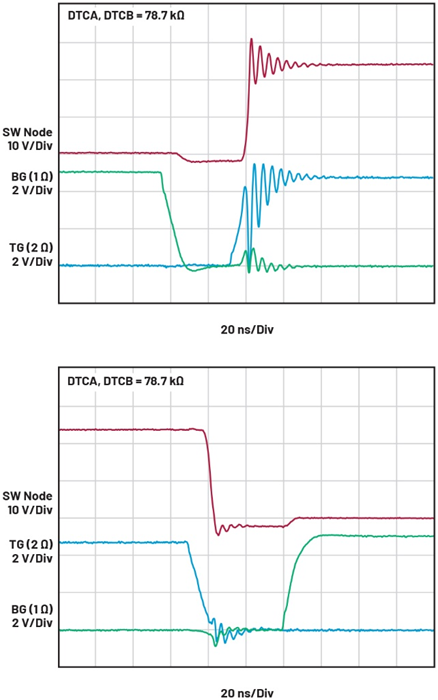

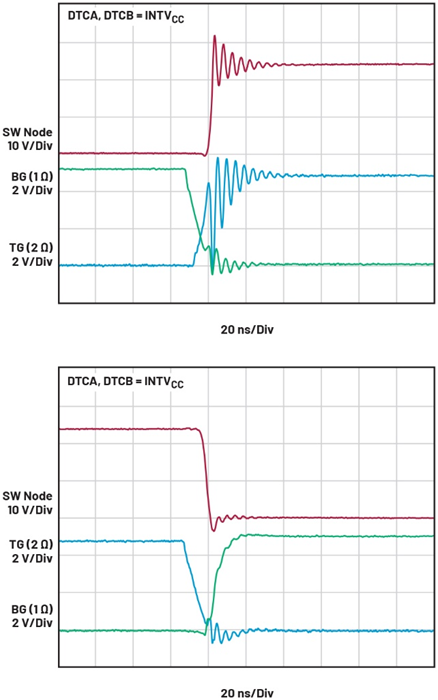

為了抑制峰值過沖，應當增大柵極上拉電阻的值。如果柵極緩慢上升且無過沖，則FET不會受損，但控制器會延遲導通或關斷以維持設定的死區時間，從而導致與過大柵極電阻相關的轉換損耗增加。為了解決這個問題，應當減小柵極上拉電阻。請參見圖1來了解柵極電阻對波形的影響。上方波形顯示了使用純PCB走線的柵極測量結果，即頂部和底部柵極（TG和BG走線）的上拉和下拉電阻均為0 Ω。下方波形顯示了頂部和底部柵極的上拉和下拉電阻均為10 Ω的測量結果?？紤]到理想開關應實現瞬時轉換，因此在整個輸入電壓和輸出電流范圍內，快速上升且略有過沖（在限值以內）的波形，比過阻尼的柵極波形更為可取。柵極下降波形過沖同樣可以通過增大或減小柵極下拉電阻來調整。中間波形在以上兩種情況之間取得了良好的平衡：一方面避免了與0 Ω情況相關的過沖，另一方面又不至于像10 Ω情況那樣為消除全部過/下沖而引入過多延遲。上拉/下拉線路分離的一個主要優點是能夠分別調整每個電阻。請注意，在圖1的中間波形中，2 Ω上拉電阻足以抑制過沖；但在圖2中，只需1 Ω下拉電阻，即可糾正頂部和底部柵極的上方波形所示的下沖。
