如何選擇穩壓三極管中限流電阻與穩壓管?
發布時間:2015-12-02 責任編輯:sherry
【導讀】本文主要對穩壓三極管中限流電阻R與穩壓管VZ的選取進行了分析。通過結合電路圖的講解,為讀者理清思路,針對取值問題不直接將數值而是提供思路,方便了讀者從中學習分析方法,希望大家在閱讀過本文之后能夠有所收獲。
穩壓三極管雖然在電路中并不常用,但在一些特殊情況下,其確是無可替代的關鍵部分,用來保證電路的正常運行。因此對于穩壓三極管電路進行充分的了解同樣很有必要,本文將依據圖例,對于穩壓電路中限流電阻R與穩壓管VZ的選取進行分析。

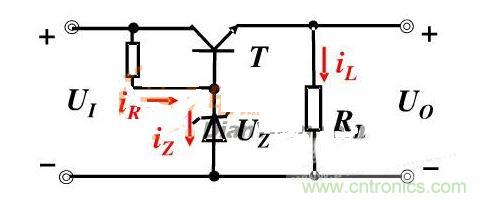

圖1穩壓三極管
如圖1所示,限流電阻是在穩壓管穩壓Uz最小值時選擇(假設輸入U(xiǎn)I保持不變),但是三極管要工作在放大區,流入基極電流Ib需要一個最小值,IR=IZ+Ib。在電路正常工作時,IR保持不變,iz的變化量等于ib的變化量,這樣穩壓管在IZ最大值時選擇對應的功耗。
按照上面的分析過程,可以看到UZ、UO是不變的,發生變換的是UI。如果在集電極額外增加電阻,如何計算這個電阻值呢?若選定好三極管,一般spec中有給出在VCE=1V時的直流電流增益曲線。在已知輸出電流iL最大值的情況下,三極管需要工作在放大區,這樣發射結正偏,集電結反偏。
