【導讀】在選擇薄膜電容時，需要根據具體應用場景的需求，綜合考慮電容的容量、耐壓、頻率特性、溫度穩定性、可靠性等關鍵參數。
在選擇薄膜電容時，需要根據具體應用場景的需求，綜合考慮電容的容量、耐壓、頻率特性、溫度穩定性、可靠性等關鍵參數。以下是如何根據不同應用場景更精準地選擇薄膜電容的詳細分析：
一、明確應用場景需求
薄膜電容的應用場景多種多樣，不同場景對薄膜電容的要求也有所不同。首先，需要明確應用場景的具體需求，例如：
1. 消費電子：如電視機、音響設備、充電器等，通常對薄膜電容的要求是體積小、成本低、高頻性能好。
2. 工業控制：如變頻器、伺服驅動器等，需要薄膜電容具有高耐壓、低損耗、長壽命。
3. 汽車電子：如車載充電系統、DC-DC轉換器等，要求薄膜電容具有高可靠性、寬溫度范圍、抗振動和抗電磁干擾能力。
4. 新能源：如光伏發電、風力發電中的功率因數校正（PFC）和能量存儲，需要薄膜電容具有高耐壓、高容量、低損耗。
二、分析薄膜電容的關鍵參數
根據應用場景的不同，薄膜電容的關鍵參數也會有所側重。以下是薄膜電容的主要參數及其應用場景中的重要性分析：
1. 容量（C）
● 應用場景需求：
● 消費電子：容量通常在0.1μF到100μF之間。
●工業控制：容量可能需要更大，如100μF到1000μF。
●新能源：容量可能需要更大，如1000μF到數千微法。
● 選型建議：根據電路設計中的濾波、儲能或調諧需求選擇合適的容量。
2. 耐壓（Vr）
應用場景需求：
●消費電子：通常耐壓在250V到400V之間。
●工業控制：耐壓可能需要達到600V到1000V。
●汽車電子：耐壓通常在400V到800V之間。
●新能源：耐壓可能需要達到1000V以上。
選型建議：選擇耐壓值至少為電路工作電壓的1.5到2倍，以確保安全裕量。
3. 等效串聯電阻（ESR）
應用場景需求：
●高頻應用（如消費電子、新能源）：需要低ESR，以減少功率損耗和發熱。
●工業控制和汽車電子：對ESR要求相對寬松，但過高的ESR可能會影響系統性能。
選型建議：查看廠商提供的ESR曲線，確保在工作頻率范圍內ESR足夠低。
4. 介質損耗（tanδ）
● 應用場景需求：
●高頻應用（如消費電子、新能源）：要求低介質損耗，以減少能量損失。
●工業控制和汽車電子：對介質損耗要求相對寬松，但過高的損耗會影響系統效率。
● 選型建議：選擇介質損耗較低的薄膜電容，如聚酰亞胺（PI）或聚丙烯（PP）介質。
5. 溫度穩定性
● 應用場景需求：
●工業控制和汽車電子：需要薄膜電容在高溫環境下仍能穩定工作。
●新能源：可能需要薄膜電容在極端溫度（如-40°C到+125°C）下工作。
● 選型建議：選擇溫度系數較小的薄膜電容，確保容量隨溫度變化較小。
6. 可靠性與壽命
● 應用場景需求：
●工業控制和汽車電子：需要薄膜電容具有長壽命和高可靠性。
●新能源：薄膜電容需要在長期運行中保持穩定。
● 選型建議：選擇通過嚴格可靠性測試的產品，如高溫老化測試、振動測試等。
三、根據不同應用場景的選型建議
1. 消費電子
● 需求特點：高頻、小體積、低成本。
● 選型建議：
●選擇聚丙烯（PP）或聚酯（PET）介質的薄膜電容。
●容量通常在0.1μF到100μF，耐壓在250V到400V之間。
●優先選擇體積小、高頻性能好的產品。
2. 工業控制
● 需求特點：高耐壓、低損耗、長壽命。
● 選型建議：
●選擇聚丙烯（PP）或聚酰亞胺（PI）介質的薄膜電容。
●容量通常在100μF到1000μF，耐壓在600V到1000V之間。
●優先選擇ESR低、介質損耗小的產品。
3. 汽車電子
● 需求特點：高可靠性、寬溫度范圍、抗振動。
● 選型建議：
●選擇符合AEC-Q200標準的薄膜電容。
●容量通常在10μF到1000μF，耐壓在400V到800V之間。
●優先選擇溫度穩定性好、抗振動能力強的產品。
4. 新能源
● 需求特點：高耐壓、大容量、低損耗。
● 選型建議：
●選擇聚酰亞胺（PI）或金屬化薄膜介質的薄膜電容。
●容量通常在1000μF到數千微法，耐壓在1000V以上。
●優先選擇介質損耗低、溫度穩定性好的產品。
四、薄膜電容廠商的技術特點對比

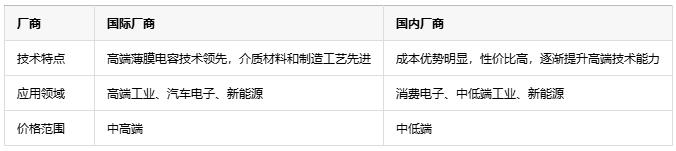

在選擇薄膜電容時，還需要考慮廠商的技術實力和產品特點。以下是國際和國內主要薄膜電容廠商的技術特點對比：
在選擇廠商時，可以根據應用場景的技術需求和預算進行權衡。
五、結語
薄膜電容的選擇需要綜合考慮應用場景的需求、關鍵參數和廠商的技術實力。通過明確需求、分析參數、結合廠商特點，可以更精準地選擇適合的薄膜電容，從而提升系統的性能和可靠性。
