簡述PIN型二極管基礎知識
發布時間:2019-04-29 責任編輯:lina
【導讀】普通的二極管由PN結組成。在P和N半導體材料之間加入一薄層低摻雜的本征(Intrinsic)半導體層,組成的這種P-I-N結構的二極管就是PIN 二極管。

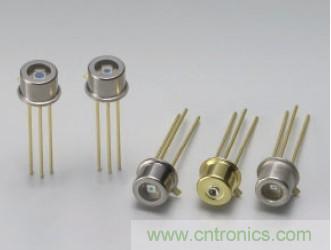

普通的二極管由PN結組成。在P和N半導體材料之間加入一薄層低摻雜的本征(Intrinsic)半導體層,組成的這種P-I-N結構的二極管就是PIN 二極管。正因?yàn)橛斜菊鳎↖ntrinsic)層的存在,PIN 二極管應用很廣泛,從低頻到高頻的應用都有,主要用在RF領域,用作RF 開關和RF保護電路,也有用作光電二極管(PhotoDiode)。PIN 二極管包括PIN光電二極管和PIN開關二極管。

微波開關利用PIN管在直流正-反偏壓下呈現近似導通或斷開的阻抗特性,實現了控制微波信號通道轉換作用。 PIN 二極管的直流伏安特性和PN結二極管是一樣的,但是在微波頻段卻有根本的差別。由于PIN 二極I層的總電荷主要由偏置電流產生。而不是由微波電流瞬時值產生,所以其對微波信號只呈現一個線性電阻。此阻值由直流偏置決定,正偏時阻值小,接近于短路,反偏時阻值大,接近于開路。因此PIN 二極對微波信號不產生非線性整流作用,這是和一般二極管的根本區別,所以它很適合于做微波控制器件。
因此,可以把PIN二極管作為可變阻抗元件使用。它常被應用于高頻開關(即微波開關)、移相、調制、限幅等電路中。
工作原理
因?yàn)?PIN二極管的射頻電阻與直流偏置電流有關,所以它可以用作為射頻開關和衰減器。串聯射頻開關電路:當二極管正偏時,即接通(短路);當二極管零偏或者反偏時,不僅開關的最高工作頻率會受到限制,最低工作頻率也會受到限制,如PIN管就不能控制直流或低頻信號的通斷。受管子截止頻率的影響,開關還有一個上限工作頻率。要求開關的頻帶盡量寬,因?yàn)樾盘?hào)源的頻帶越來越寬。
特性
加負電壓(或零偏壓)時,PIN管等效為電容+電阻;加正電壓時,PIN管等效為小電阻。用改變結構尺寸及選擇PIN二極管參數的方法,使短路的階梯脊波導的反射相位(基準相位)與加正電壓的PIN管控制的短路波導的反射相位相同。還要求加負電壓(或0偏置)的PIN管控制的短路波導的反射相位與標準相位相反(-164°~+164°之間即可)。
考慮參數
1. 插入損耗:開關在導通時衰減不為零,稱為插入損耗
2. 隔離度:開關在斷開時其衰減也非無窮大,稱為隔離度
3. 開關時間: 由于電荷的存儲效應,PIN管的通斷和斷通都需要一個過程,這個過程所需時間
4. 承受功率: 在給定的工作條件下,微波開關能夠承受的最大輸入功率
5. 電壓駐波系數: 僅反映端口輸入,輸出匹配情況
6. 視頻泄漏
7. 諧波: PIN二極管也具有非線性,因而會產生諧波,PIN開關在寬帶應用場合,諧波可能落在使用頻帶內引起干擾。 開關分類:反射式和吸收式, 吸收式開關的性能較反射式開關優良。
