PCB熱設計對元器件布局的要求
發布時間:2019-11-18 責任編輯:wenwei

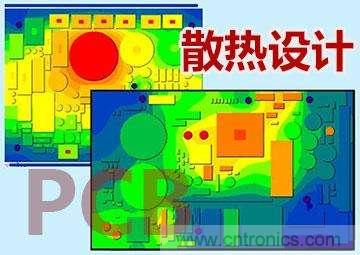

【導讀】元器件在PCB上的排列方式應遵循一定的規則。大量實踐經驗表明,采用合理的元器件排列方式,可以有效地降低PCB的溫升,從而使元器件及PCB的故障率明顯下降。

1
元器件應安裝在最佳自然散熱的位置上,使傳熱通路盡可能的短。同一塊PCB上的元器件應盡可能按其發熱量大小及散熱程度分區排列,發熱量小或耐熱性差的元器件(如小信號晶體管、小規模集成電路、電解電容等)放在冷卻氣流的最上游(入口處),發熱量大或耐熱性好的元器件(如功率晶體管、大規模集成電路等)放在冷卻氣流的最下游。元器件安裝方向的橫向面與風向平行,以利于熱對流。
2
發熱元器件應盡可能地置于PCB的上方,條件允許時應處于氣流通道上。發熱量大的集成電路芯片,一般盡量放置在主PCB上,目的是為了避免底殼過熱;如果放置在主PCB下,那么需要在芯片與底殼之間保留一定的空間,這樣可以充分利用氣體流動散熱。
3
對于采用自由對流空氣冷卻的開關電源,元器件熱流通道要短、橫截面積要大,通道中無絕熱或隔熱物。對于采用強制空氣冷卻的開關電源,最好是將功率器件(或其他元器件)按照橫長方式排列,以使傳熱橫截面盡可能的大。
4
PCB的熱容量應均勻分布,不要把大功耗元器件集中布放。發熱量大的元器件應分散安裝,若無法避免,則要把矮的元器件放在氣流的上游,并保證足夠的冷卻風量流經熱耗集中區。冷卻氣流流速不大時,元器件按叉排方式排列,以提高氣流紊流程度,增加散熱效果。
5
元器件在PCB上豎立排放、發熱元器件不安裝在機殼上時,元器件與機殼之間的距離應大于35~40cm。在水平方向上,大功率器件盡量靠近PCB邊緣布置,以便縮短傳熱路徑;在垂直方向上,大功率器件盡量靠近PCB上方布置,以便減少它們工作時對其他元器件的影響。
6
在元器件布局時應考慮到對周圍熱輻射的影響,對熱敏感的元器件(含半導體器件)應遠離熱源或?qū)⑵涓綦x。對于溫度高于30℃的熱源,一般要求在自然冷卻條件下,元器件離熱源距離不小于4mm。對溫度比較敏感的元器件最好安置在溫度最低的區域(如底部),不要將它放在發熱元器件的正上方。多個元器件最好在水平面上交錯布局。
7
開關電源PCB的散熱主要依靠空氣流動,所以在設計時要研究空氣流動路徑,合理配置元器件或PCB??諝饬鲃訒r總是趨向于阻力小的地方,所以在PCB上配置元器件時,要避免在某個區域留有較大的空域。在配置多塊PCB時也應注意這一問題。
8
在有通風口的殼體內部,元器件布局應服從空氣流動方向,即進風口→放大電路→邏輯電路→敏感電路→擊穿電路→小功率電阻電路→有發熱元器件的電路→出風口,構成良好的散熱通道。發熱元器件要在機殼上方,熱敏元器件在機殼下方,應利用金屬殼體作為散熱裝置??梢钥紤]把發熱高、輻射大的元器件專門設計安裝在一塊PCB上。
9
設計上保證元器件工作熱環境的穩定性,以減輕熱循環與沖擊而引起的溫度應力變化。溫度變化率不超過1℃/min,溫度變化范圍不超過20℃,此指標要求可根據所設計開關電源的特性進行調整。
10
元器件的冷卻劑及冷卻方法應與所選冷卻系統及元器件相適應,不能因此產生化學反應或電解腐蝕。
11
冷卻系統的電功率一般為所需冷卻熱功率的3%~6%。冷卻時,氣流中含有水分、溫差過大,會產生凝露或附著。水分及其他污染物等會導致電氣短路、電氣間隙減小或發生腐蝕,對此應采取的措施如下。
● 冷卻前后溫差不要過大。
● 溫差過大會產生凝露的部位,水分不應造成堵塞或積水;如果有積水,積水部位的材料不能發生腐蝕。
● 對裸露的導電金屬加熱縮套管或其他遮擋絕緣措施。
12
電容器(液態介質)應遠離熱源。在進行PCB的布局過程中,各個元器件之間、集成電路芯片之間或元器件與芯片之間應該盡可能地保留空間,目的是利于通風和散熱。
13
在規則容許之下,散熱部件與需要進行散熱的元器件之間的接觸壓力應盡可能大,同時確認兩個接觸面之間完全接觸。
14
對于采用熱管的散熱方案,應盡量加大和熱管接觸的面積,以利于發熱元器件和集成電路芯片等的熱傳導??臻g的紊流一般會對電路產生有重要影響的高頻噪聲,應避免其產生。
15
當PCB中發熱元器件量較少時(少于3個),可在發熱元器件上加散熱器或?qū)峁?;如果?dāng)溫度還不能降下來,可采用帶風扇的散熱器,以增強散熱效果。當發熱元器件量較多時(多于3個),可采用大的散熱罩(板),它是按PCB上發熱元器件的位置和高低而定制的專用散熱器,或是在一個大的平板散熱器上摳出不同的元器件高低位置,將散熱罩整體扣在元器件面上,與每個元器件接觸而散熱。但由于元器件裝焊時高低一致性差,散熱效果并不好,通常在元器件面上加柔軟的熱相變導熱墊來改善散熱效果。
