我們先看電子場的兩個事實：
1，電流是電荷的流動；
2，電流只能在閉合的回路中流動；
接著我們先理解下什么是信號回流路徑，低速和高速返回路徑是否一致：
信號回流路徑,即return current。信號流向是從驅動器沿PCB傳輸線到負載，再由負載沿著地或電源通過最短路徑返回驅動器端。這個在地或電源上的返回信號就稱信號回流路徑。
每一個信號都有一個回流路徑來構成回路。那么作為設計者就必須考慮并控制它在電路板上的位置。

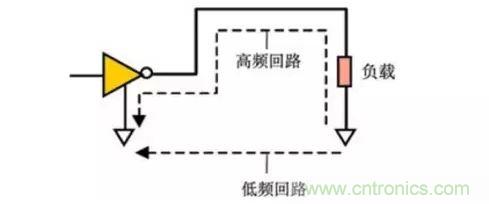

低速電路中，電流沿著最小電阻路徑前進。低速電流從驅動端傳輸?shù)截?fù)載端，然后沿著地平面返回到驅動端。返回電流沿著最小電阻的路徑，它返回的電流密度和該路徑上的電導相對應。
高速電路中，對于一個特定的電流返回路徑，電感要遠比其電阻重要。高速的返回電流沿著電感最小路徑前進，而不是電阻最小路徑。電感最小的返回路徑就緊貼在一個信號導體下面，它使輸出電流路徑和返回電流路徑之間的總面積最小。返回信號的電流密度隨著其相互距離增加的平方而下降。
當知道理論了以后，接著就是理解它并記住它。
設計先生深刻的明白什么會給我們印象最深，那就是error帶來的教訓。設計先生覺得與其在天堂里受到無所謂的知識灌輸還不如在地獄里艱難磨練的自我成長。打擊才是前進的動力。
我們從下面這個打擊開始進入主題。
時鐘線振鈴的產生
案例描述：
十層板，CLK走在第四層（信號層），第五層是完整的電源平面，第三層也是信號層，但與第四層相差較遠，第二層是地層。當我們只打開第四層時，發現時鐘布線沒有什么問題。當打開第四層第五層，發現差分過孔在平面層反盤做得很大，在電源層比其他過孔避讓要多很多。于是就發現時鐘在電源層差分過孔旁邊跨了很多次分割。
案例原因：
信號CLK以相鄰的第五層電源層為參考平面，構成回流路徑時，由于反焊盤的存在使該路徑增長，造成很多處回流路徑阻抗的不連續。從而對信號構成了影響。
案例解決：
將第四層的時鐘信號線換到了第三層，且避開了平面層差分過孔反盤很大的區域，從而保證了參考的地平面，同時回流也是完整的。改善后時鐘線振鈴消失。
案例啟示：
1，重點檢查回流路徑是否完整。
2，相鄰層之間是否存在高速信號的長距離平行走線。
