一款低成本的超再生無線電接收電路設計

發布時間：2014-04-23 責任編輯：sherryyu

【導讀】本文介紹的是一款典型的超再生接收電路設計，該電路設計成本低、功耗小到100uA左右，有著良好的超再生電路靈敏度。著實是一款不錯的無線電接收電路圖設計，大家如果有興趣的話可以自行分析下該電路，改善下它抗干擾能力低的缺點。

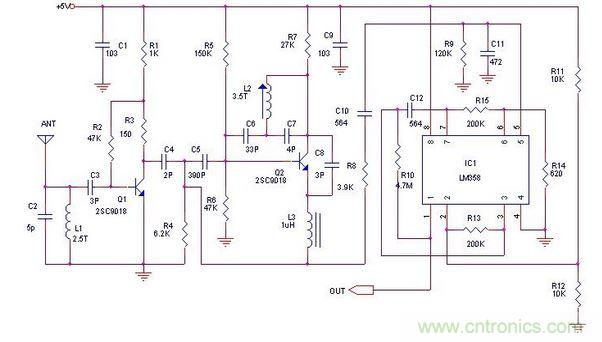

如圖所示為典型的超再生接收電路。接收機可使用超再生電路或超外差電路，超再生電路成本低，功耗小可達100uA左右，調整良好的超再生電路靈敏度和一級高放、一級振蕩、一級混頻以及兩級中放的超外差接收機差不多。然而，超再生電路的工作穩定性比較差，選擇性差，從而降低了抗干擾能力。

一款低成本的超再生無線電接收電路圖設計
