【導讀】作為新手在以后的電子設計過程中,總會碰到開關buck-boost變換器的相關設計,本文本著服務電子元件技術網的朋友們,為大家?guī)碜约宏P(guān)于四開關buck-boostt變換器的一些小想法。
現在正在研究四開關buck-boost,和大家一起來討論一下這個不算很熱門的拓?fù)浒伞?/div>

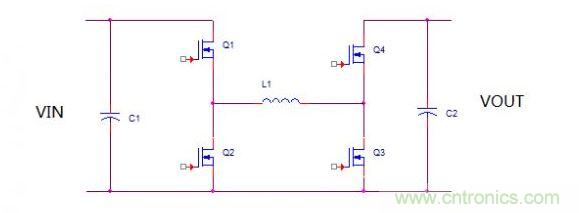

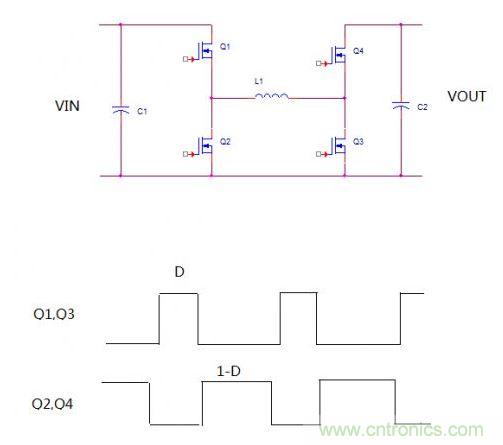

四開關buck-boost的拓?fù)浜芎?jiǎn)單,如下圖。

對于四開關buck-boost,它本身有一種非常傳統簡單的控制方式。

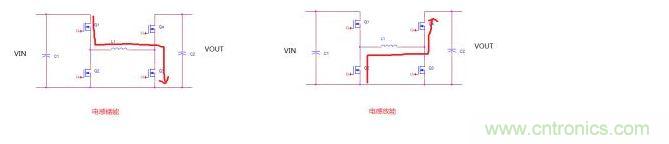

那就是Q1和Q3同時工作,Q2和Q4同時工作。并且兩組MOS交替導通,如上圖。
如果把Q2和Q4換成二極管,那么也是同樣能工作,只不過沒有同步整流而已。
對于這種控制方式,在CCM情況下我們可以得到公式:
Vin*D=Vout(1-D)也就是說,Vout=Vin*D/(1-D). 這個電壓轉換比和我們常見的buck-boost是一樣的。

只不過常見的buck-boost的輸出電壓是負壓,而四開關輸出的是正壓。
[page]

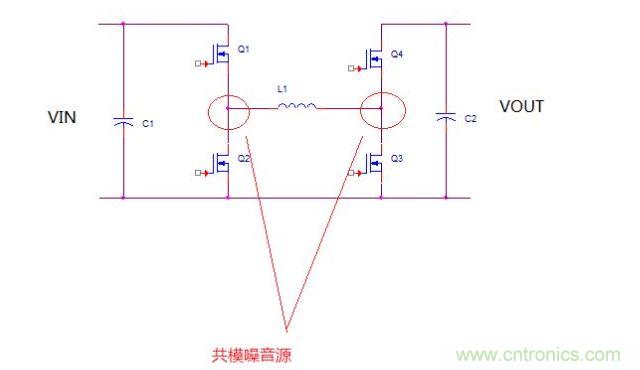

但是這種控制方式的優點是簡單,沒有模態切換。但是缺點是,四個管子都在一直工作,損耗大,共模噪音也大。

基于傳統控制方式的缺點。多年前,一家知名的IC公司推出了一款控制IC,革新了這個拓?fù)涞目刂品绞健?/div>

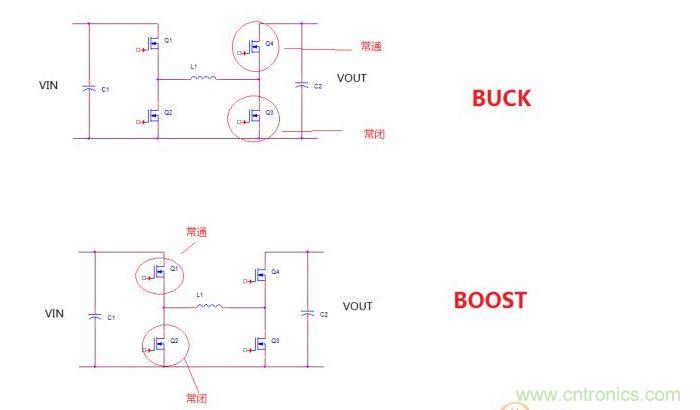

其思路就是當Vin〉Vout的時候,把這個拓?fù)洚?dāng)純粹的BUCK來用,當Vin<Vout的時候 當一個boost來用。

但是,這種思路本身沒什么奇特之處。真正有技術含量的是,當VIn=Vout的時候,采用怎么樣的控制方式?
從buck過渡到中間模態,再過渡到boost的時候,如何做到無縫切換? 這幾個問題,后來成為各家IC公司,大開腦洞,爭奪知識產權的戰場。

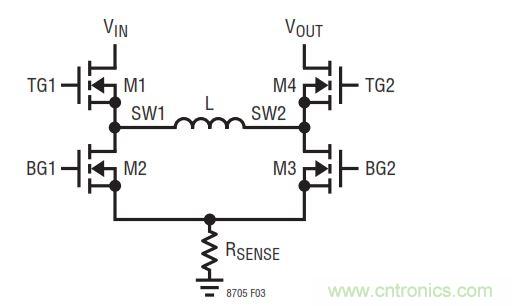

先假設輸出為固定的12V,輸入假設為一個電池,充滿電電壓為16V,放電結束電壓為8V。
那么從輸入16V開始,此時的工作狀態顯然是BUCK。
那么四個管子的驅動信號如下圖:


那么當輸入電池電壓逐漸開始降低,M1的占空比也逐漸開始增大,而M2的占空比開始減小。
此時M2的占空比是個關鍵的參數。
[page]
因?yàn)镮C內部對M2的脈寬有個最小設定,假如說是200ns。

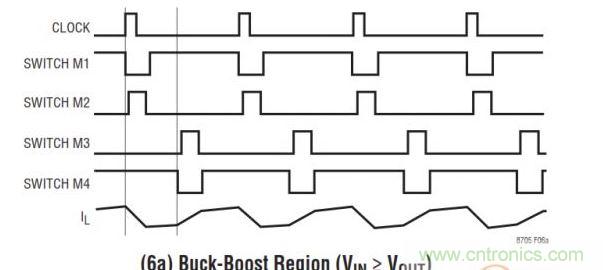

那么現在假設輸入電壓掉到12.5V,而M2的脈寬也收縮到了200ns。IC內部的邏輯電路就認為到了模態切換的時候了。
此時發生的變化是,M3和M4兩個管子不再是常關和常通的狀態,而是開始開關了。

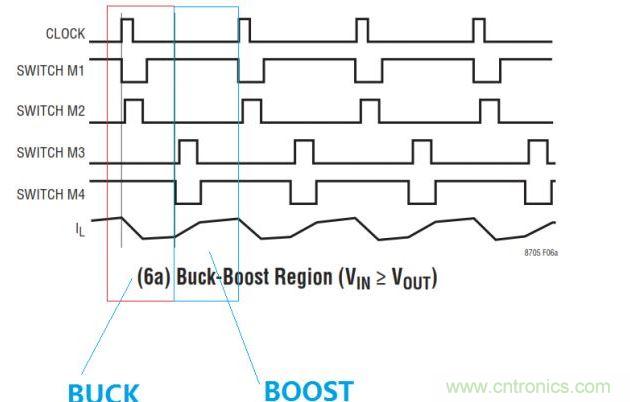

如果我們把上圖進行分解,就會發現一個有趣的現象,就是在一個clock周期里面,前半周期是buck,后半周期是boost。

這個時候boost切進去的時候,M3是以最小占空比切入的,而且該占空比不可調。此時M2的占空比則會從最小突然展寬以抵消boost模特切入的影響。在這個時候,輸出會產生一個動態效應。那么當輸入繼續下降的時候,M2的占空比會繼續減小。

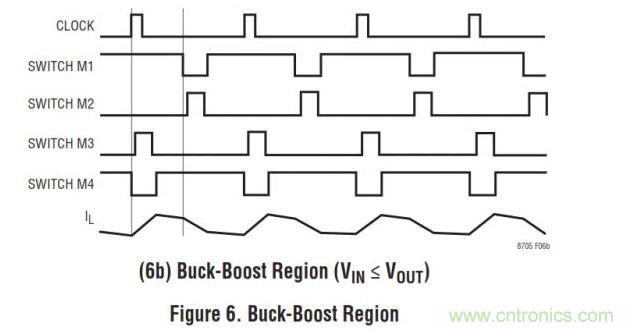

那么當M2再度回到最小占空比的時候,IC內部邏輯電路會認為模態需要再次轉換了。此時,M2將固定在最小占空比,而M3則開始跳出最小占空比,可以逐漸展寬。理論上來說,這個過渡應該是完全無縫的切換,但是由于芯片內部的clock時序的切換,也會對輸出造成一種動態效應。

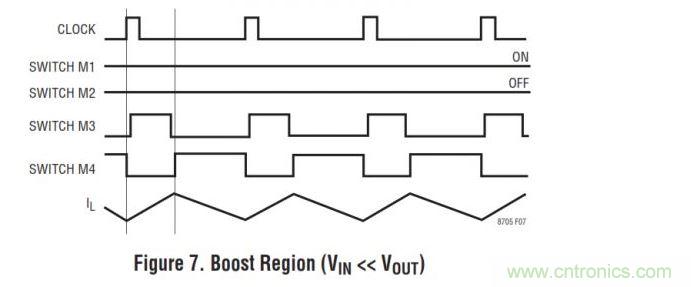

這個時候,變成了前半周期是boost,后半周期是buck。同樣,當輸入電壓繼續降低的時候,電路會切入完全的boost模態。
