技術原創：簡易的欠壓過流自動充電控制電路

發布時間：2014-12-25 責任編輯：sherryyu

【導讀】一位技術大牛原創了一個關于自動充電的控制電路設計，該電路具有欠壓、過流、自動的優秀特性。能夠靈活的控制充電過程，同時具有好的安全性。大家有興趣的可以自己去驗證下是不是。如有好的建議也請?zhí)岢鰜砉餐接憽?/strong>

做了個簡易的電路，不知道能不能工作。

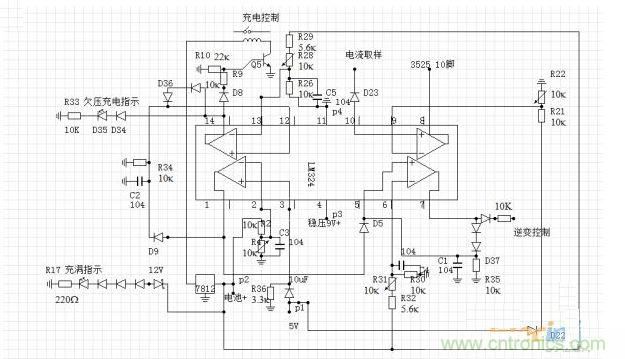

簡易的欠壓過流自動充電控制電路
9V和5V電壓用7809和7805,此電路用于12V電池。

1.調節R4,使電池電壓在10.5V時1腳輸出高電位,逆變器停止并鎖死.充電器啟動并自鎖。
2.調節R31使電池電壓在12.5V時逆變器恢復工作,防止電沒充滿又停電后逆變器不工作。

3,調節R28,使電池電壓在14.5V充電器停止。

4,調節R22,使8腳電壓在0.3V,過流時保護.D23畫錯了不要,D23應串在8腳.10腳對地并一個1K電阻和一個1UF電容。
