基于ZXSC100應用的超低靜態電流電路設計
發布時間:2014-10-09 責任編輯:sherryyu
【導讀】本文為大家介紹超低靜態電流ZXSC100應用電路解析,為大家詳細介紹濾波電容、發射極、電壓電感等等的作用。具體的電路設計請大家看下文詳解。

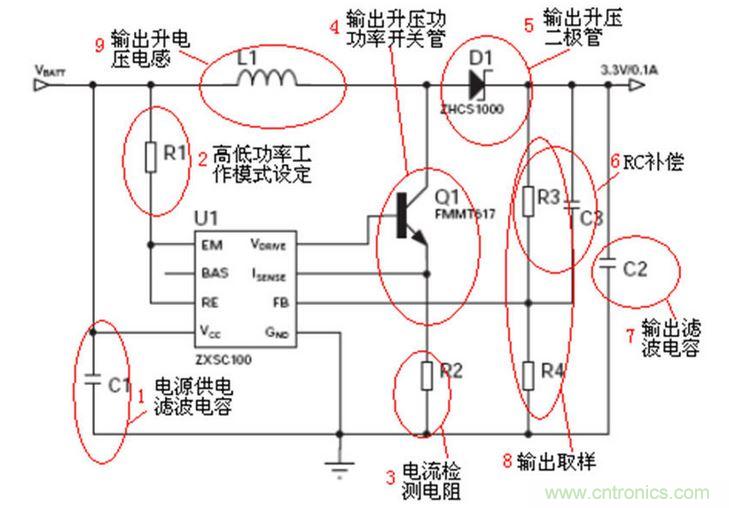

1、輸入濾波電容,用于穩定IC的供電電壓,濾除干擾信號;

2、接至內部驅動管的發射極,在低功率應場合和驅動電流檢測引腳RE連接,如果在高功率應場合不和RE引腳連接;
3、輸出升電壓電感;
4、輸出升電壓功率開關管;
5、輸出升電壓功率開關管工作電流檢測電阻;
6、輸出升電壓二極管;
7、RC頻率補償電路,用于穩定電路的工作;
8、輸出取樣電阻,使輸出電壓穩定于由內部基準穩定電壓決定的輸出電壓;
9、輸出濾波電容,使輸出電壓穩定,并降低加到負載的紋波電壓。
