【導讀】在現代電子設計領域，光耦合器作為實現電氣隔離的關鍵組件，其作用不可忽視。通過將輸入與輸出電路隔離開來，光耦合器不僅保護了電路的安全運行，還為信號傳輸提供了有效的途徑。其中，電流傳輸比（CTR）作為衡量光耦合器性能的重要指標之一，直接關系到信號傳輸?shù)男屎唾|量。隨著開關電源設計對穩定性和效率要求的不斷提高，如何優化光耦合器的CTR值成為了一個重要的研究方向。本文將深入探討光耦合器的基本原理、CTR對其反饋式開關電源設計的影響，并提出相應的優化策略，以及展望未來光耦合器CTR的發展趨勢。

一、光耦合器的基本原理與電流傳輸比概述

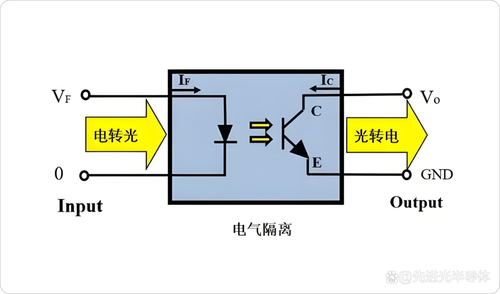

光耦合器由發光二極管（LED）和光電接收器組成，通過光信號實現輸入與輸出之間的電氣隔離。電流傳輸比是指光耦合器的輸出電流與輸入電流之比，通常用百分比表示。其定義如下：

為LED的輸入電流。CTR值越高，表示光耦合器的轉換效率越好，輸出信號越強。

二、電流傳輸比對光耦反饋式開關電源設計的影響

在開關電源設計中，光耦合器的CTR對系統的性能有著直接的影響。以下是電流傳輸比對光耦反饋式開關電源設計的幾個主要方面的影響。

1.輸出電壓的穩定性

在反饋控制系統中，光耦合器的主要任務是將輸出電壓的變化信息反饋給控制電路。CTR值較高的光耦合器能在較小的輸入電流下提供足夠的輸出電流，這有助于提高反饋系統的響應速度和穩定性。當輸出電壓出現波動時，高CTR光耦能迅速將變化傳遞給控制器，使得PWM信號及時調整，保證輸出電壓穩定。

反之，CTR值較低的光耦合器可能在輸入電流不足時無法提供足夠的輸出電流，從而導致反饋信號滯后，這會導致輸出電壓產生較大的波動，影響電源的性能。因此，在設計反饋式開關電源時，選擇CTR值合適的光耦合器至關重要。

2.系統的動態響應性能

動態響應性能是指系統在負載變化或輸入電壓波動時，輸出電壓恢復到穩態的速度。光耦合器的CTR直接影響到系統的動態響應能力。較高的CTR值可以使光耦合器在負載變化時快速反饋信號，提高控制器的調節速率，從而縮短系統的響應時間。

例如，在開關電源負載突變的情況下，如果光耦合器的CTR較低，反饋信號可能滯后，導致輸出電壓的超調或振蕩。而高CTR光耦則能迅速反饋，保證輸出電壓迅速恢復到設定值，提高了系統的穩定性和可靠性。

3.設計復雜度與成本

光耦合器的CTR不僅影響性能，還會影響開關電源的設計復雜度和成本。在一些高性能的應用中，設計師可能需要選擇具有高CTR的光耦合器，以滿足嚴格的電源性能要求。這可能導致設計的復雜性增加，尤其是在要求高頻操作的場合。

同時，高CTR光耦合器通常價格較高，這可能增加整體設計成本。因此，在設計時需權衡性能與成本，選擇合適的光耦合器，以達到最佳的性價比。

4.整體系統效率

開關電源的整體效率是設計中的關鍵指標之一。光耦合器的CTR對系統效率有直接影響。高CTR的光耦合器能夠在較低的輸入功率下實現較高的輸出功率，降低能量損耗，提高系統效率。

例如，在高負載條件下，光耦合器的低CTR可能導致能量傳遞的損失，從而降低效率。此外，較低的效率還可能導致發熱問題，影響系統的可靠性。因此，選擇高CTR光耦合器不僅對提高系統效率至關重要，還能降低散熱設計的復雜度。

三、光耦反饋式開關電源設計中的電流傳輸比優化策略

在開關電源設計中，為了充分發揮光耦合器的性能，設計師可以采取以下優化策略：

1.光耦選擇與匹配

在選擇光耦合器時，除了關注CTR，還要考慮其輸入電流、輸出電壓范圍和頻率響應等參數。設計師應根據具體應用要求，選擇適合的光耦合器，并確保其CTR滿足系統設計的需要。

2.增加輸入電流

在反饋電路中，可以通過增加LED的輸入電流來提高光耦合器的輸出電流。這將有助于提高CTR，增強光耦合器的反饋能力。但是，設計師需要注意LED的額定輸入電流，避免超出其工作范圍。

3.使用負反饋

在反饋電路中引入負反饋，可以提高系統的穩定性和響應速度，從而降低對光耦合器CTR的依賴。通過適當?shù)姆答佋O計，系統可以在一定程度上抵消光耦合器CTR的不足，提升性能。

4.適當?shù)碾娐凡季?/p>

合理的電路布局可以降低信號干擾，提高光耦合器的性能。設計師應在PCB設計中注意光耦合器與其他元件的相對位置，避免噪聲干擾，確保信號傳輸?shù)耐暾浴?/p>

四、光耦電流傳輸比的未來發展方向

隨著技術的不斷進步，光耦合器的設計和制造也在不斷演變。以下是光耦電流傳輸比未來的發展方向：

高CTR光耦合器的研發：未來將有更多高CTR光耦合器問世，這些產品將能夠在更低的輸入電流下實現更高的輸出電流，滿足高效能電源設計的需求。

集成化設計：隨著集成電路技術的發展，光耦合器將逐漸與其他電子元件集成，形成更為緊湊的解決方案，降低整體系統復雜度。

新材料的應用：新材料的使用將進一步提升光耦合器的性能，特別是在高頻操作和高溫環境下的穩定性。

智能化反饋控制：未來的光耦合器將結合智能控制技術，實現更復雜的反饋機制，提高系統的智能化水平。

總結

光耦合器的電流傳輸比（CTR）不僅影響到輸出電壓的穩定性、系統的動態響應性能，還涉及到設計復雜度、成本控制以及整體系統效率等多方面因素。為了提高開關電源的性能，設計師需要綜合考慮CTR的選擇與匹配、適當?shù)妮斎腚娏髡{整、負反饋的應用及合理的電路布局等多種優化策略。隨著技術的進步，高CTR光耦合器的研發、集成化設計、新材料的應用以及智能化反饋控制的發展預示著光耦合器將在未來迎來更加廣闊的發展空間。這些進步將進一步推動開關電源朝著更高效、更穩定、更智能的方向發展。因此，持續關注和探索光耦合器CTR的優化路徑及其未來發展趨勢，對于提升電子設備的整體性能具有重要意義。
