【導讀】今天小編為大家?guī)硪豢钣萌龢O管開關電路做的led燈閃爍電路，其外圍器件很少且很簡單。該電路電源越高，閃爍越快。有興趣的童鞋可以試試！

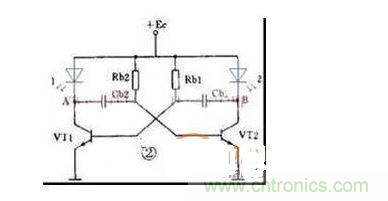

下圖為LED電路的電路圖，其是多諧振蕩器、三極管、電容、電阻、LED所組成的。三極管、LED隨便用，電容，電阻分別用47uF10K，電源使用3V、5V都行，電源越高，閃爍越快。本人親自試驗過，100%可行。頻率為3Hz左右。
電路圖
通電瞬間由于電路參數的微小差異和正反饋使一支管子飽和另一支截止。出現一個暫穩態。假設VT1導通，VT2截止，那么此時VT1集電極為-，Rb2給Cb2充電，當電壓充到0.5-0.7時，VT2基極正偏，VT2導通，VT2集電極為-，導致VT1基極正反饋為-，此時電路發生翻轉，出項另一個暫穩態，即VT2導通，VT1截止。
不斷循環往復，便形成了自激振蕩。振蕩周期T=T1+T2=0.7(RB2*C1+RB1*C2)=1.4RB*C，振蕩頻率：F=1/T=0.7/RB*C。
