各位中秋節吃月餅?zāi)苁Ｏ略S多的月餅盒，紙板的，鐵盒的，甚至有各種高端大氣上檔次的盒子。對于廣大diy愛好者來說，那可是不可多得的素材。中秋放假回家大掃除發現有很多沒有用的舊硬件，那好吧，自己來個屌絲派的手提電腦。僅僅是手提電腦，可不是筆記本。先上圖吧！
月餅盒子太小了，放不下各種硬件，所以找到一個小妹買十字繡的盒子，最后還是發現這盒子還是不能滿足剛性需求，最后還是用亞克力來
自己造個盒子
好吧，由于一個人完成的，實在沒有多余的手用來照相，只好上個部分圖

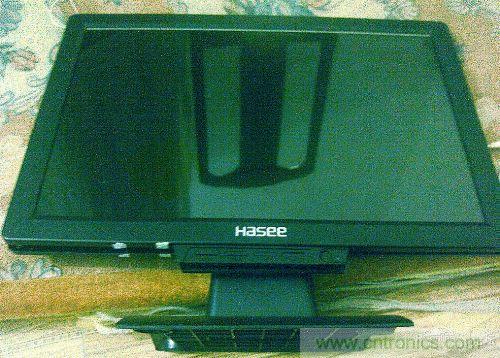

二手顯示器

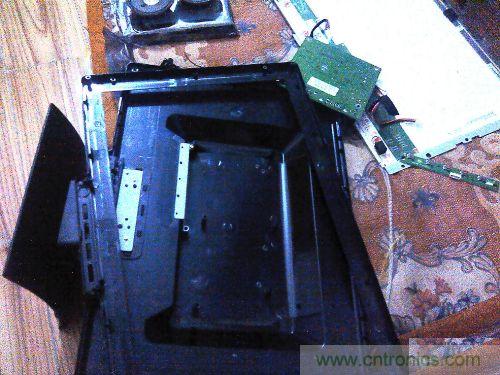

拆開看看，這內容看上去應該是山上的

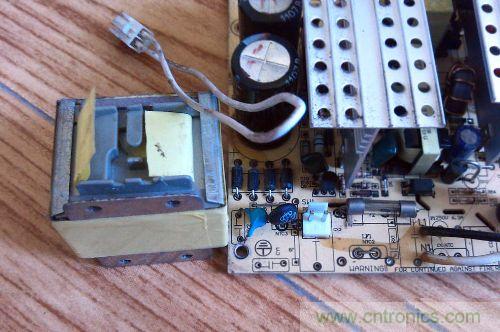

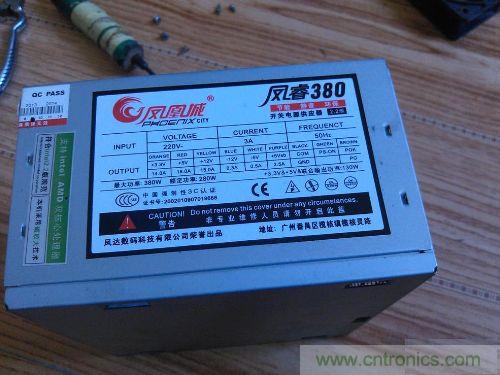

再來看看所需電源
看用料，這個不解釋，看多了，自然有免疫

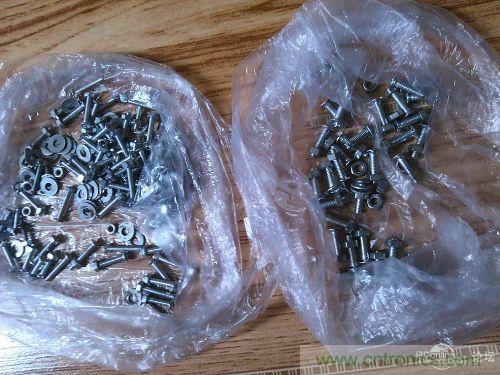

還有從五金店買回來的螺絲

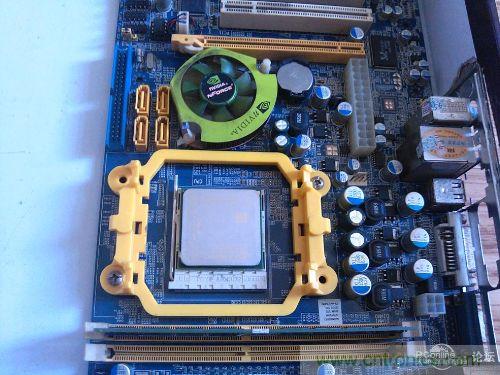

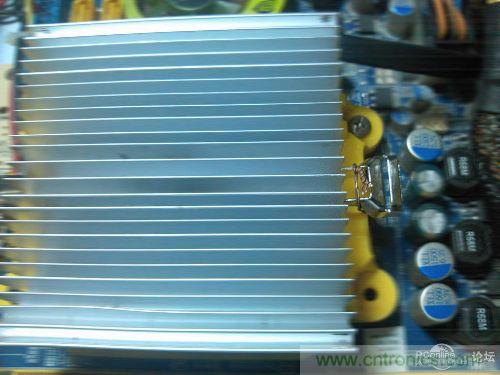

看主板，翔升的，集成英偉達顯示芯片，具體配置待會看魯大師
[page]

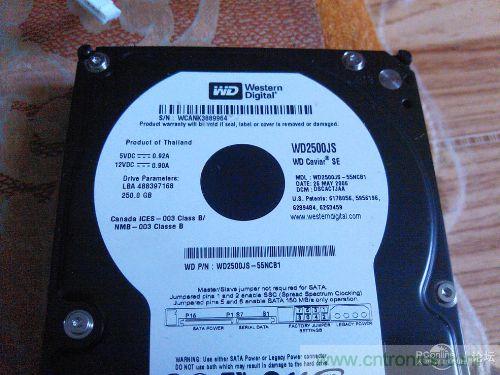

西部數據有250g的黑盤不？又一個屌絲硬件

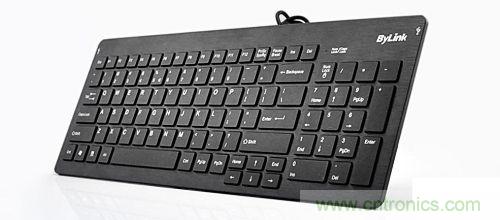

某寶搞促銷買的鍵盤，還有一個無線鼠標

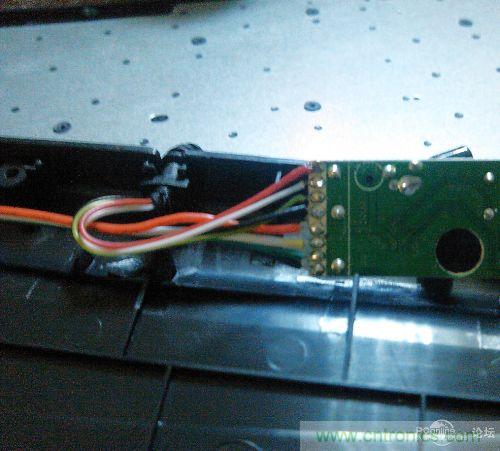

拆開，把那個長長的usb線換成主板的usb四口插頭線
[page]

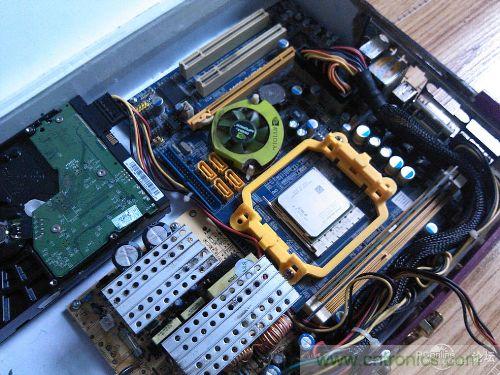

用螺絲上好全部硬件，走好電源線

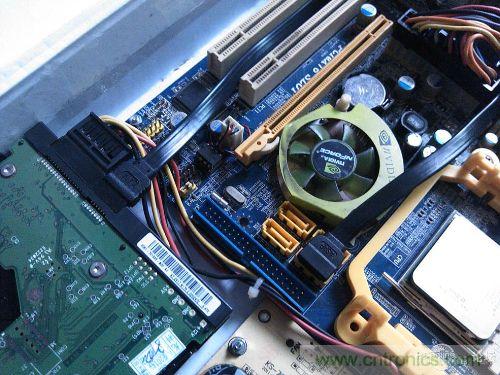

連接數據線

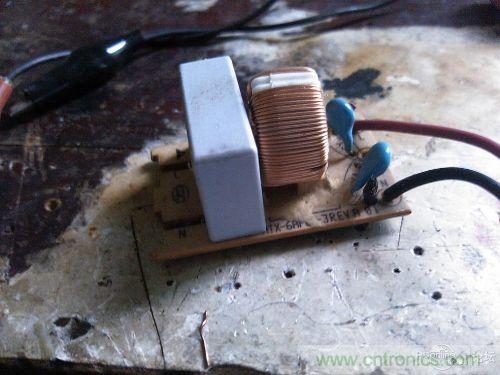

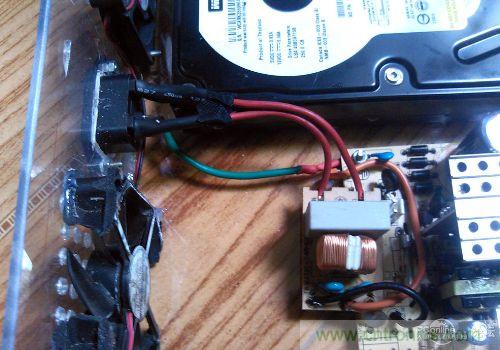

渣電源沒有濾波，翻垃圾堆找到一個一級濾波

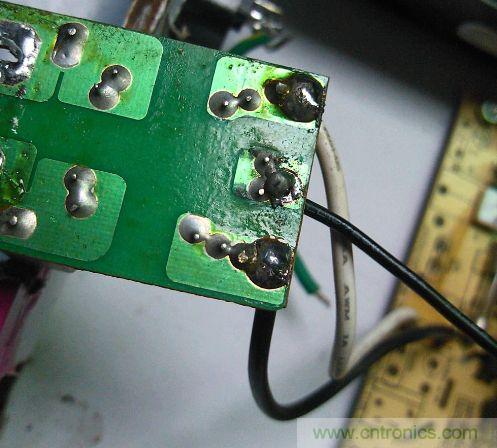

焊上渣電源
[page]

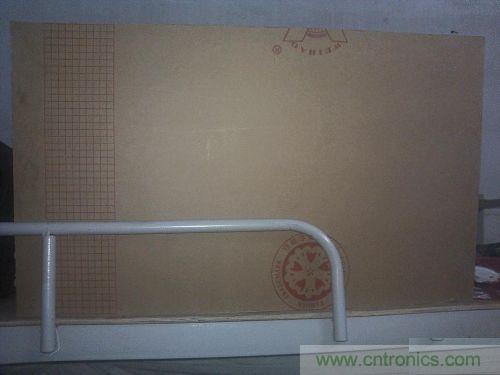

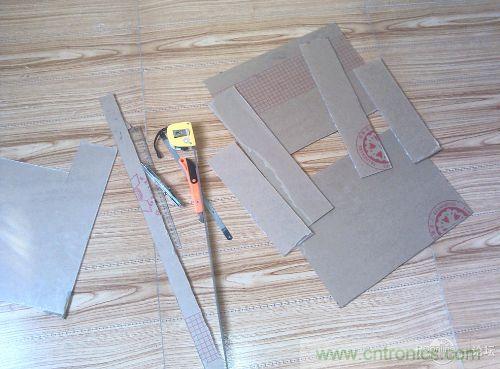

硬卡片一張，用來組建風道
按照位置不同，剪好

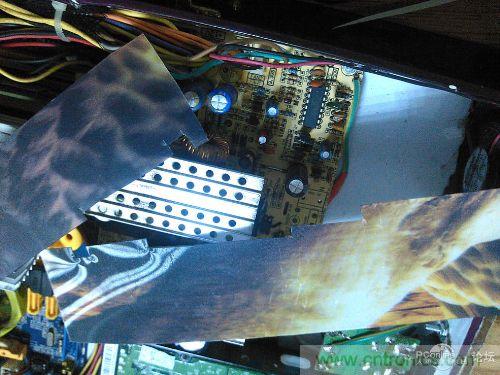

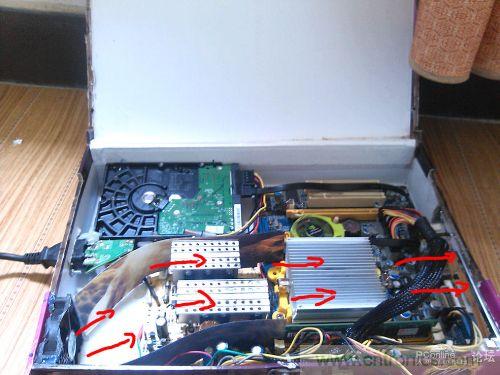

看看最簡單的風道

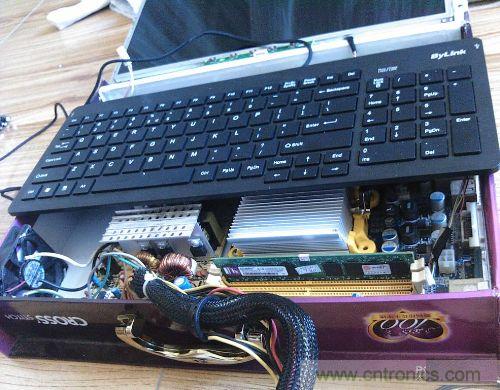

好吧，紙盒就到此結束，準備去朋友那里順些亞克力回來，帶上兩個五仁月餅當見面禮
[page]
順來兩張，開工。兩個五仁換兩張，早知道帶上一盒五仁

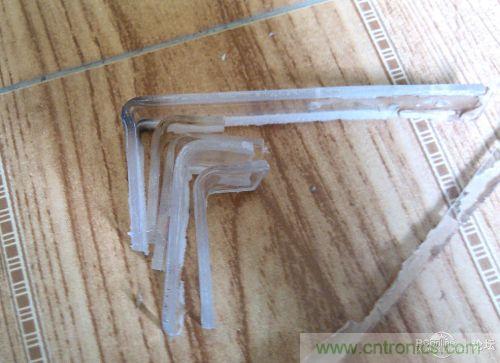

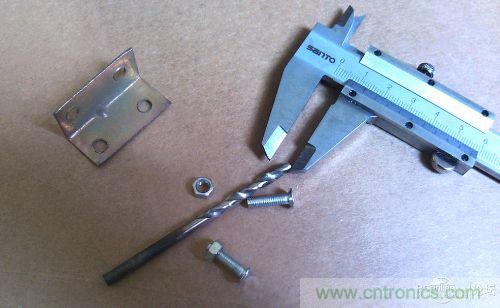

自己燒的角碼

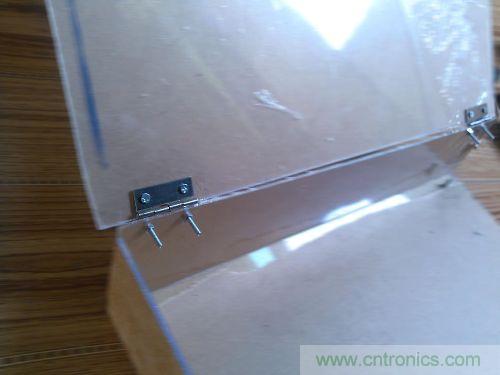

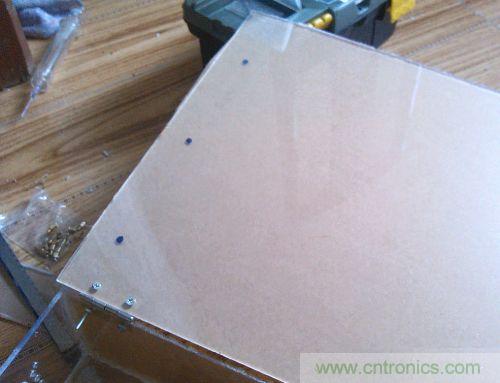

完成了一半，用上兩個合頁
[page]

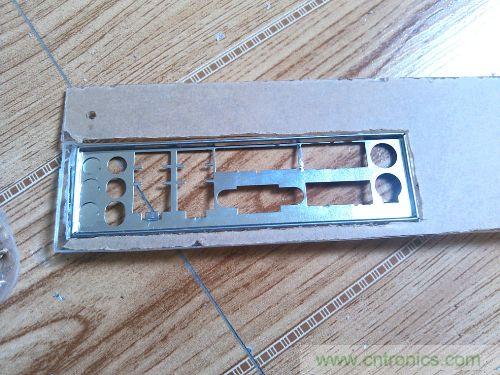

裝好萬能擋板

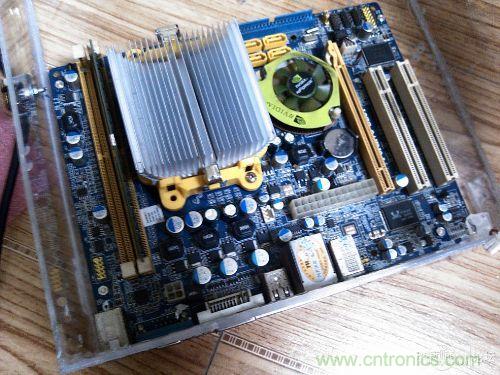

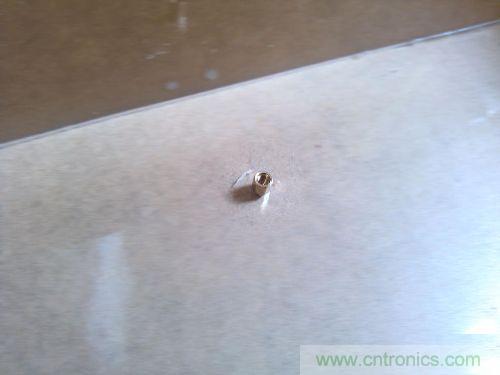

打上主板銅柱

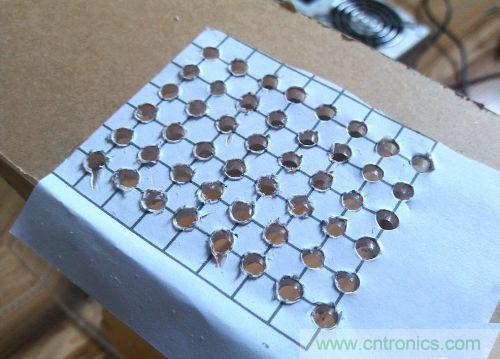

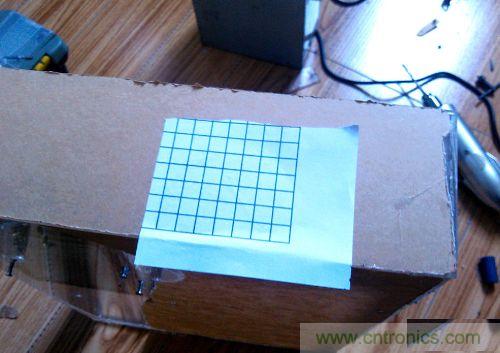

開散熱孔，打印出方格子
鉆的眼花繚亂
[page]

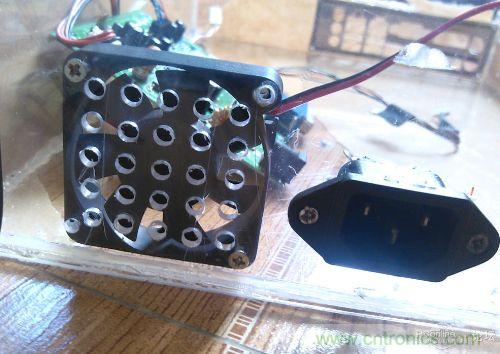

順便開好電源座

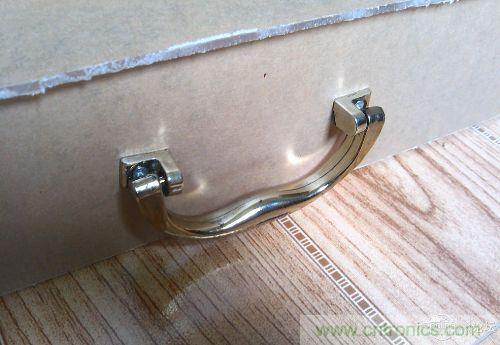

既然是手提電腦，當然少不了手提
鉆好屏幕孔

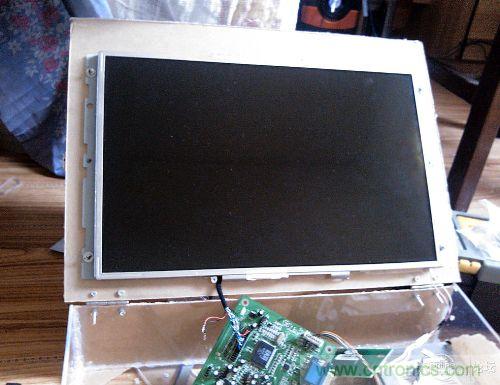

上屏幕
[page]

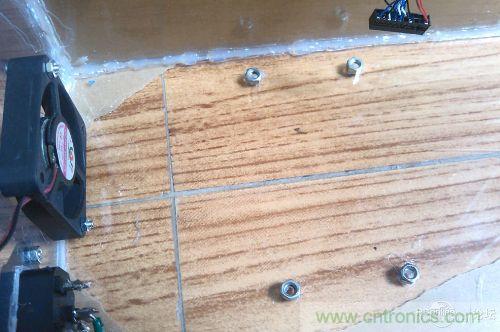

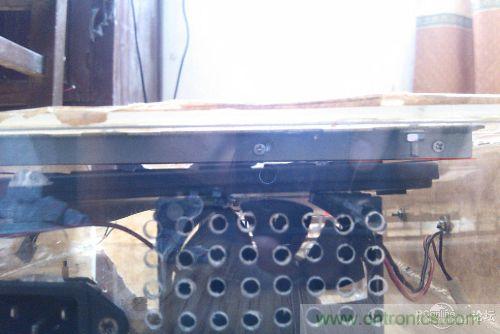

為了硬盤更好散熱，用熱熔膠固定大一碼的螺帽

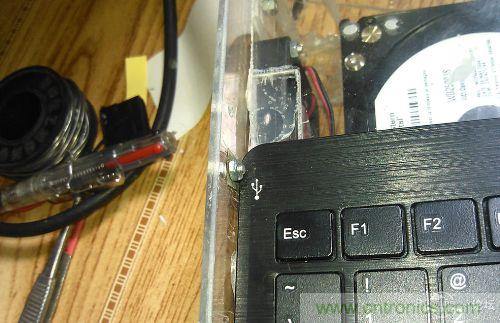

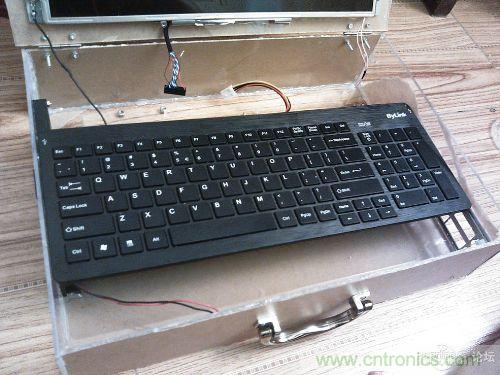

上鍵盤
和上屏幕，剛好和鍵盤之間有一點點距離，不會壓到鍵盤，可以看出，這款鍵盤很薄

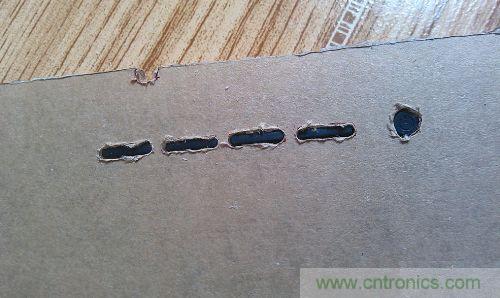

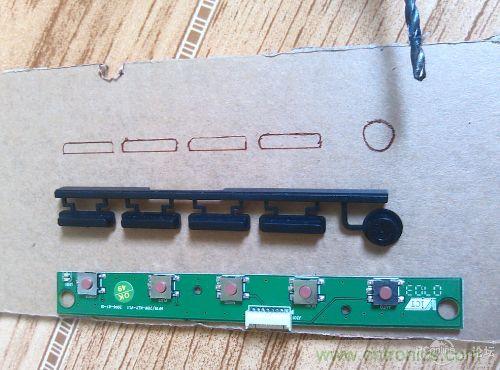

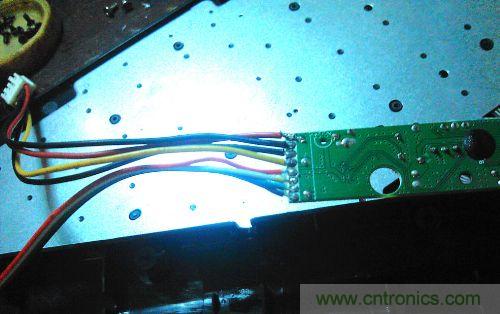

屏幕按鍵開孔
[page]
完全是用小電鉆銑的，專業工具大師勿噴

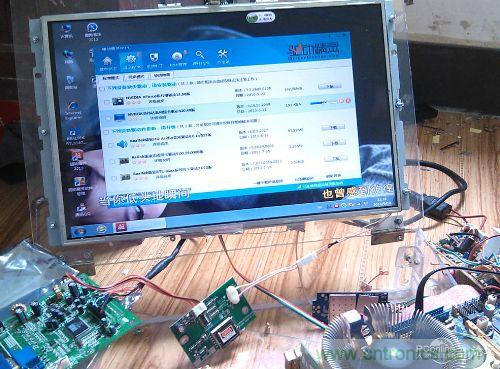

裝機前都要裸跑測試，這點二蛋可是可沒忘記，順便更新一下驅動
好吧，不裸跑了，馬上穿衣服

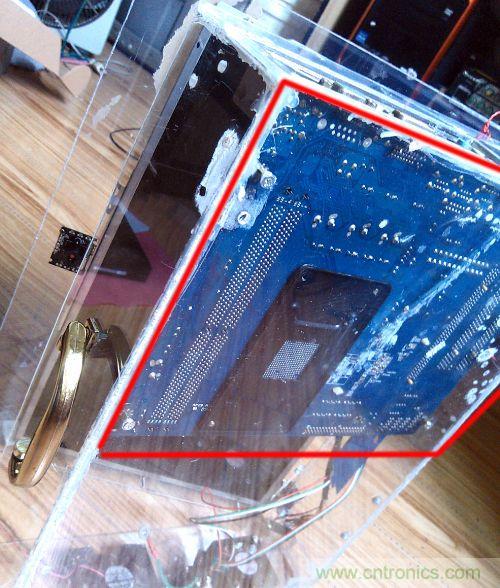

固定主板
[page]

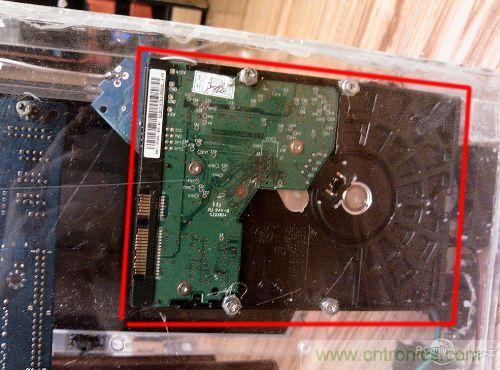

固定硬盤
固定電源

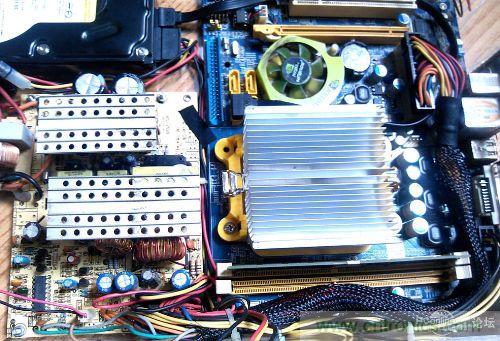

完美走線

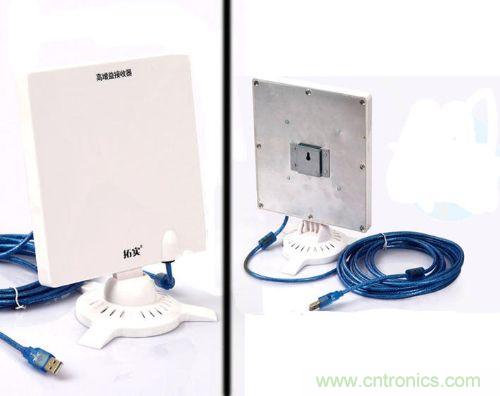

看看其他配件
[page]

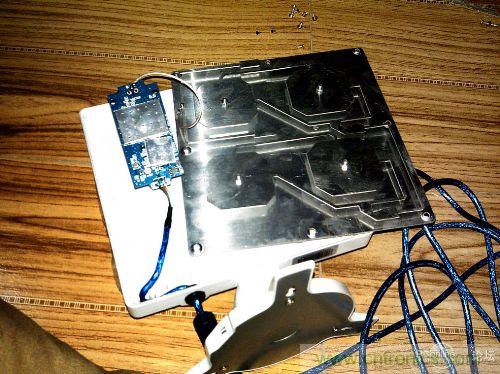

拆開，雷凌8187L芯片 的芯片，至于為什么是8187L芯片 ，相信有人會懂的

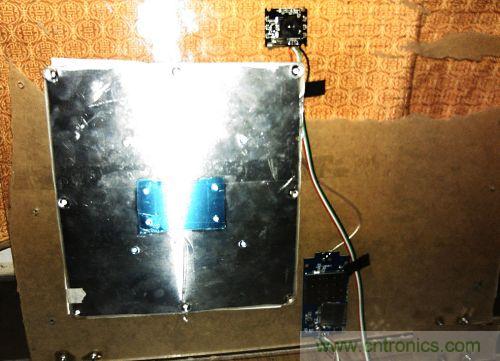

用熱熔膠固定到箱子上

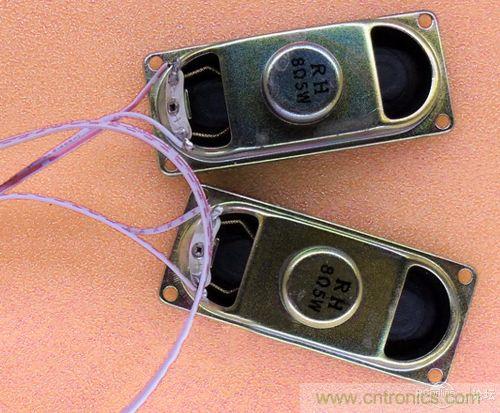

液晶電視的喇叭8歐5瓦

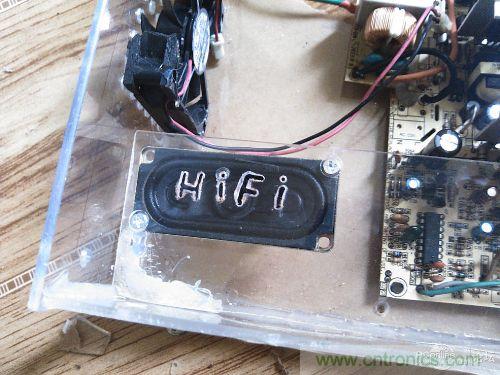

裝到另一面，并且不知廉恥的銑上HIFI
[page]

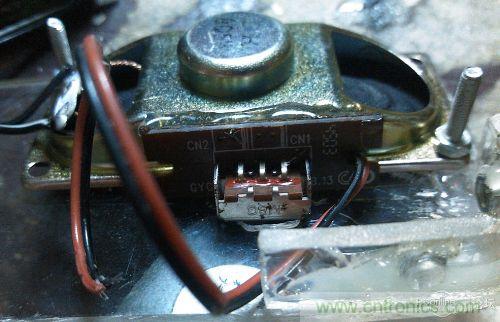

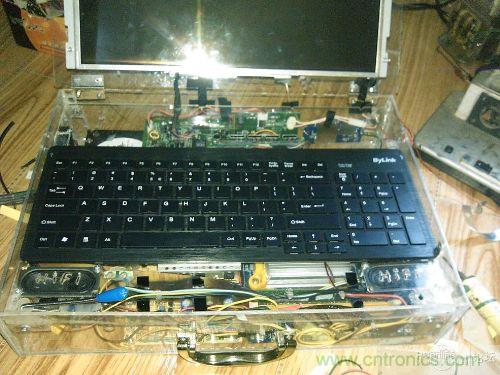

另一只也裝上，順便裝上開關與硬盤指示燈。
裝上喇叭開關，以便再不需要外放可以切斷電源。

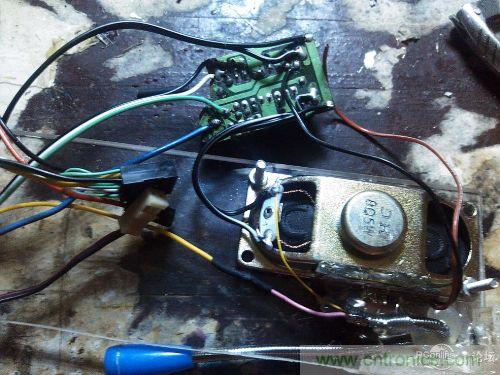

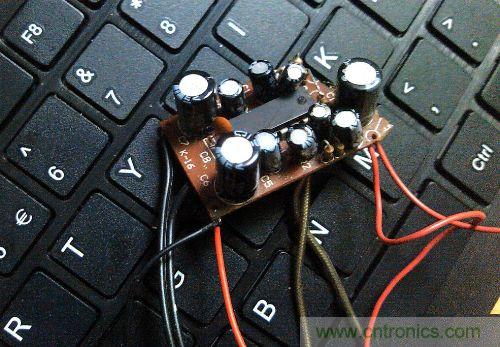

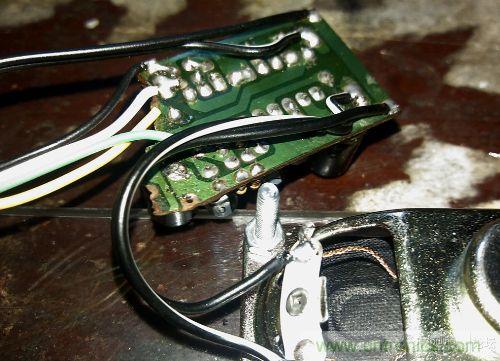

又是從垃圾堆中找到的拆機小功放板，2025的，用來驅動兩個小喇叭問題不大

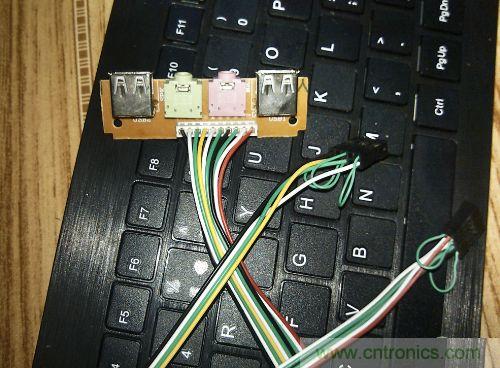

找到一組前面板延長線
剪掉焊上功放板
[page]

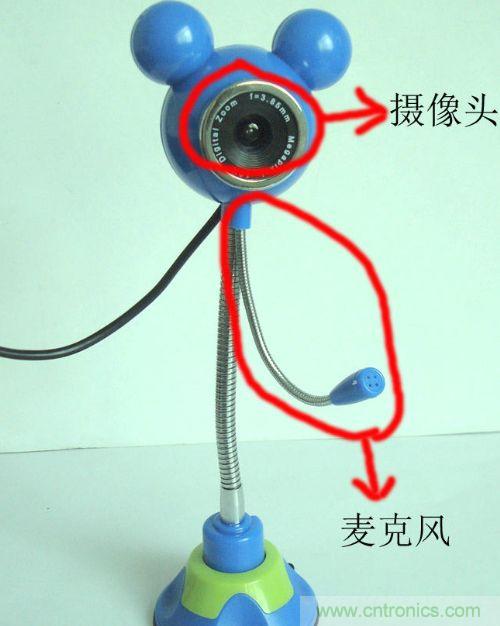

再找到某人到某店裝機時送的攝像頭，附帶麥克風

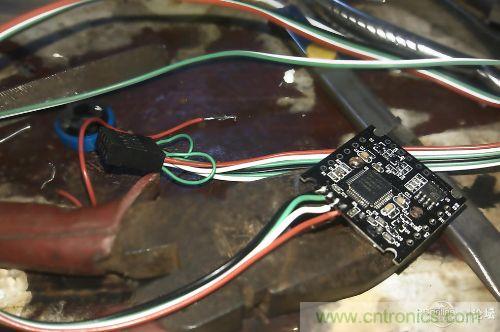

拆開，把麥克風取下，一同焊上，又是熱熔膠固定

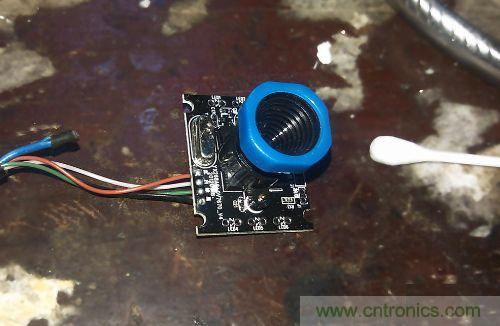

現在看看攝像頭處理

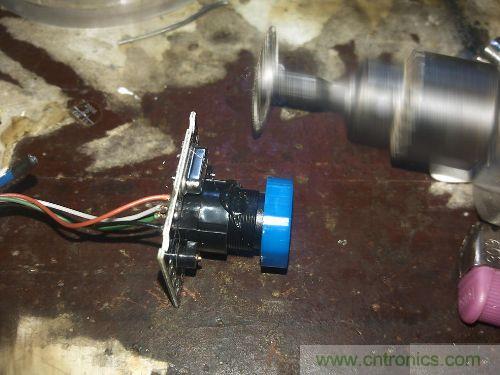

這貨雖不是牛屎堆，但嚴重偷工減料，而且鏡頭太高，無法與屏幕持平，果斷開鋸
[page]

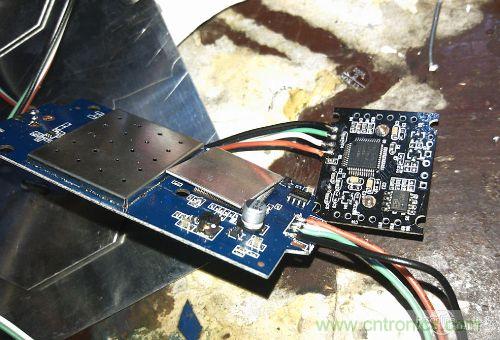

焊上前面板的usb線，因?yàn)橛袃蓚€(gè)usb接口，還焊上無線網卡
裝上看看，完美

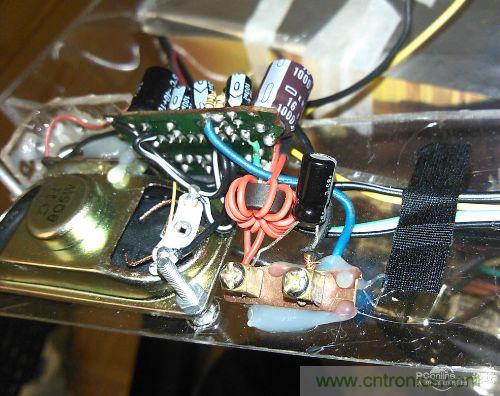

再來看看功放的供電改造，因?yàn)槭侵苯尤ラ_關電源的12v供電，電流聲很大，所以把濾波電容換掉，還加上一個電感線圈與小電容
[page]

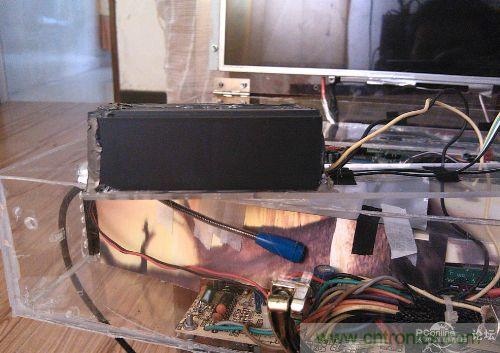

為了音質無干擾，給小喇叭加個箱體

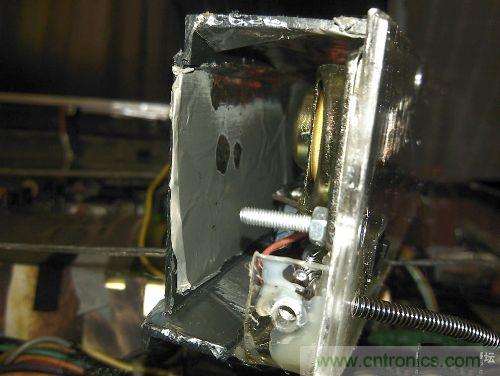

錫紙做屏蔽層

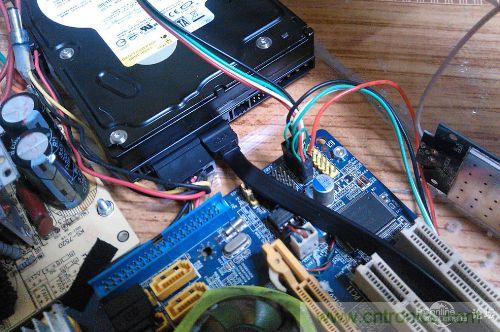

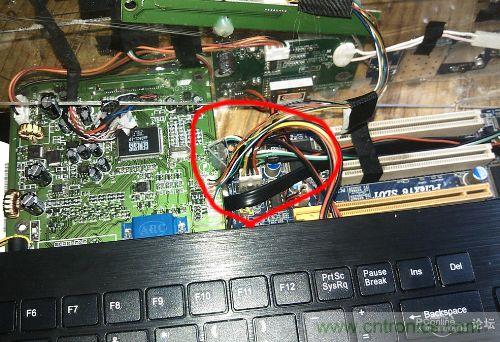

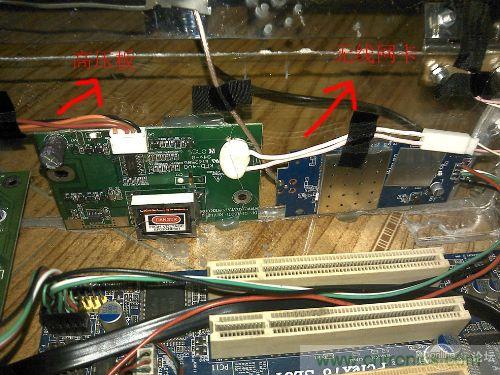

現在連線：攝像頭與無線網卡插在主板usb擴展插頭上
電源連線
[page]

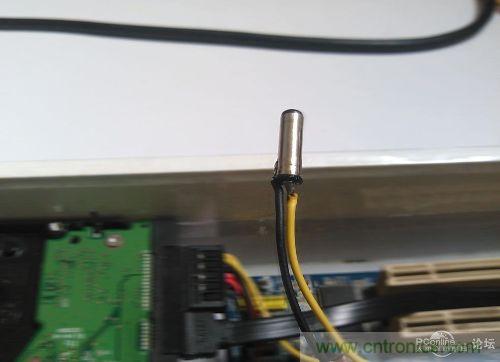

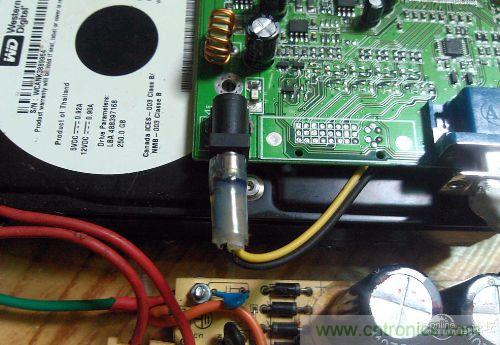

液晶屏供電，還是開關電源的12v供電，插頭改造中

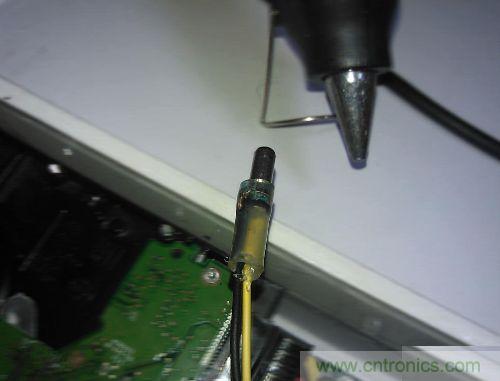

套上塑料管，灌滿熱熔膠

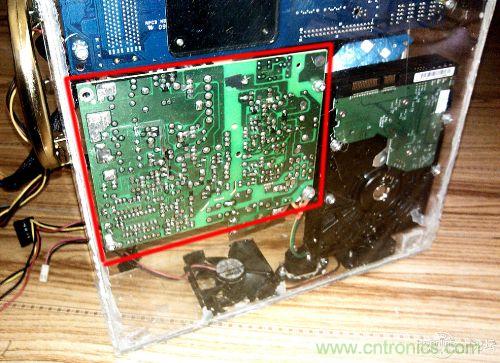

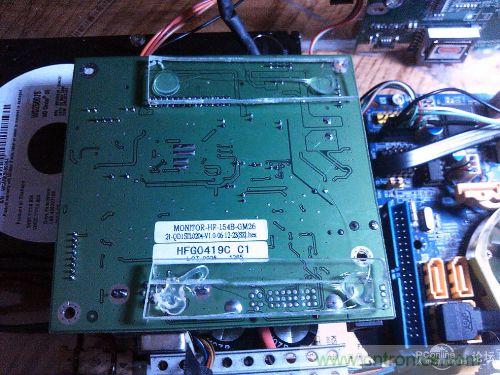

因?yàn)榻獯a板放在硬盤上面，為了絕緣與散熱，加上一片亞克力
插上供電
[page]

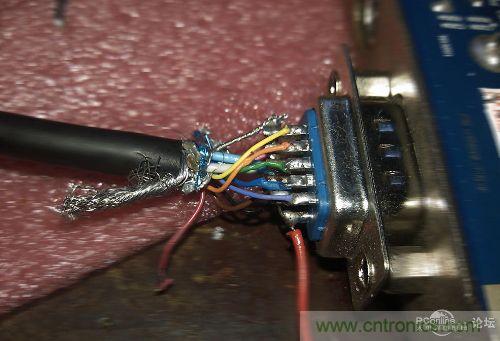

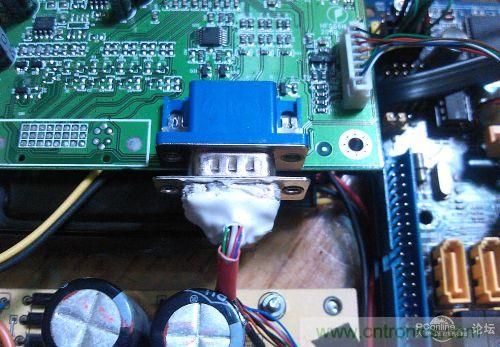

下面看看特殊vga線制作：
線材最后用錫紙與704膠水做好屏蔽

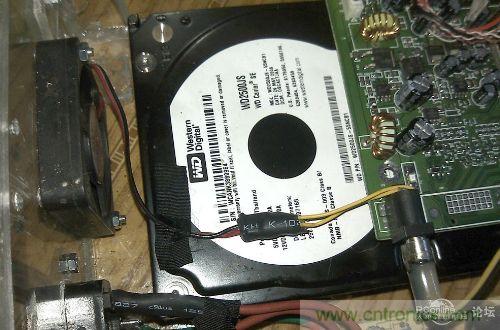

硬盤散熱風扇也直接焊在解碼板那
插上鍵盤插頭，還是主板的擴展usb接口
[page]
上好固定螺絲

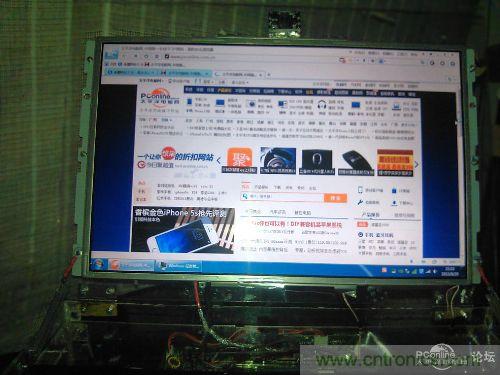

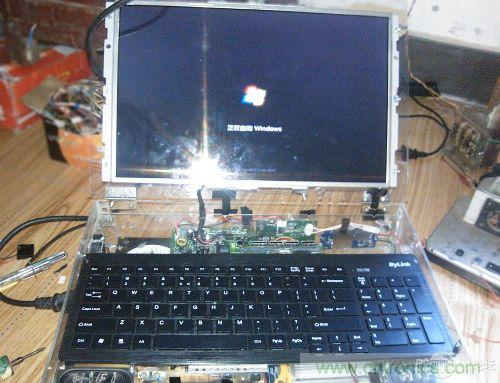

最后上電，開機，系統事先裝好的
和上屏幕看看無線網卡的天線很大

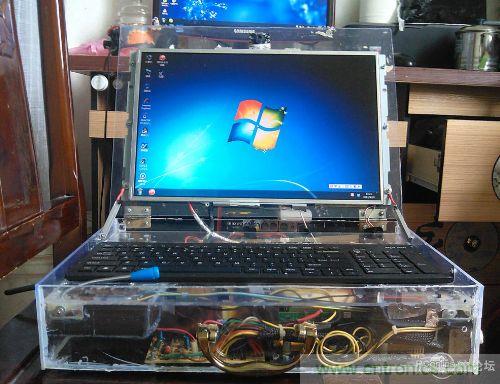

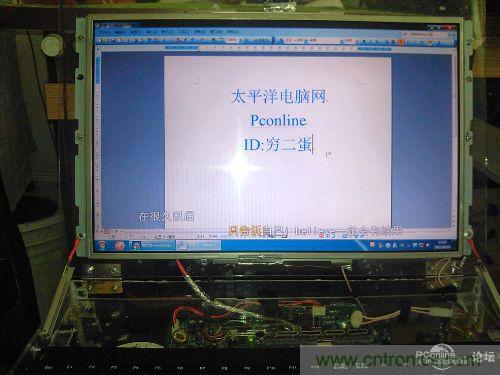

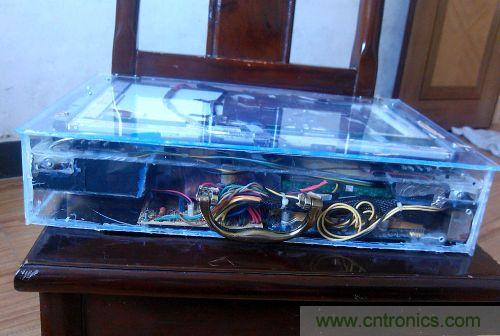

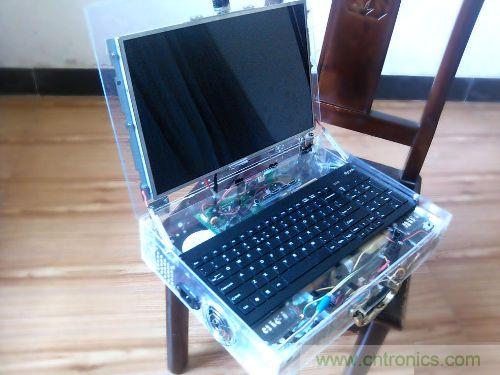

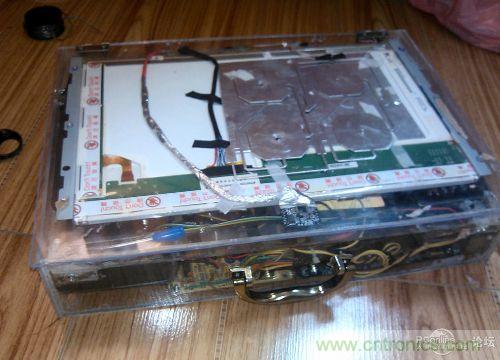

整體外觀
[page]

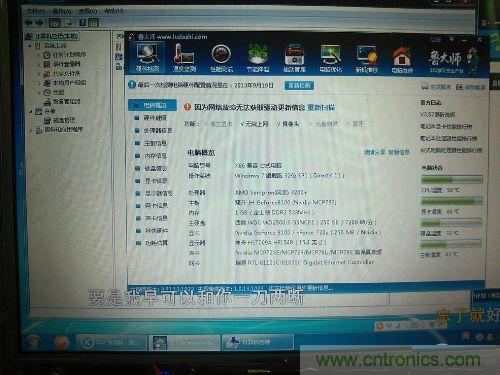

最愛魯大師，我承認，這垃圾配置裝個win7確實是找死，但沒辦法，裝xp的u盤忘記帶回家了。就讓機子卡死我吧.1

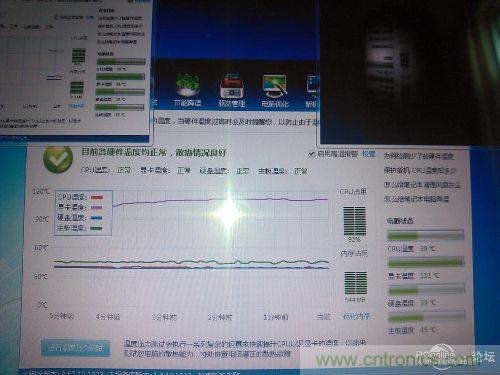

看看溫度壓力，這u我試過被動散熱都可以，更何況有我發明的最簡單風道請大神無視那顯卡溫度，是個bug
測試鍵盤，完美

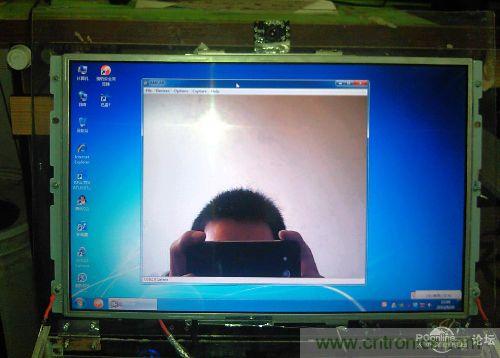

測試攝像頭，哦，暴露了一半
網頁瀏覽，完美灌水，只是有點卡
