開關電源產生的電磁干擾，時常會影響到電子產品的正常工作，正確的開關電源PCB排版就變得非常重要。許多情況下，一個在紙上設計得非常完美的電源可能在初次調試時無法正常工作，原因是該電源的PCB布線存在著許多問題。




現在電子產品更新?lián)Q代速度極快，簡直就是迅雷不及掩耳之勢，產品設計工程師更傾向于選擇在市場上很容易采購到的AC/DC適配器，并把多組直流電源直接安裝在系統的線路板上。由于開關電源產生的電磁干擾會影響到其電子產品的正常工作，正確的電源PCB排版就變得非常重要。根據經驗總結了八點開關電源PCB排版的基本要點。



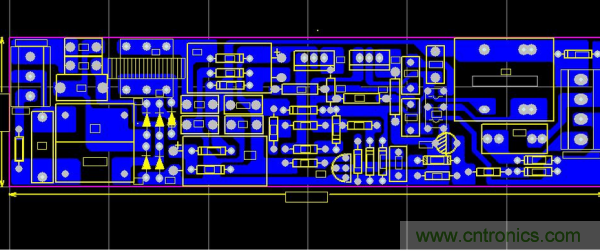

下面就為大家簡單總結一下這八個要點分別都是什么。



要點1、旁路瓷片電容器的電容不能太大，而它的寄生串聯電感應盡量小，多個電容并聯能改善電容的阻抗特性;



要點2、電感的寄生并聯電容應盡量小，電感引腳焊盤之間的距離越遠越好;



要點3、避免在地層上放置任何功率或信號走線;



要點4、高頻環路的面積應盡可能減小;



要點5、過孔放置不應破壞高頻電流在地層上的路徑;



要點6、系統板上一小同電路需要不同接地層，小同電路的接地層通過單點與電源接地層相連接;



要點7、控制芯片至上端和下端場效應管的驅動電路環路要盡量短;



要點8、開關電源功率電路和控制信號電路元器件需要連接到小同的接地層，這二個地層一般都是通過單點相連接。
