說到環路，我相信對于電源工程師來說都是個頭疼的問題。經常會有初學者在設計一款電源后，調試時發現波形雜亂，還伴隨著花里胡哨的震蕩，但又無從下手。因為環路理論涉及的知識比較廣，確實不是看一篇兩篇文章就能搞懂的，因此我計劃開設一個小專題，專門來研究環路。我們不從繁瑣的理論知識去學習和認知環路，而是通過一個實際案例來分析關于環路的方方面面，碰到環路問題就想解決辦法。希望大家都能有所收獲。

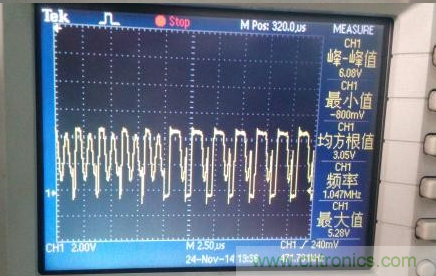

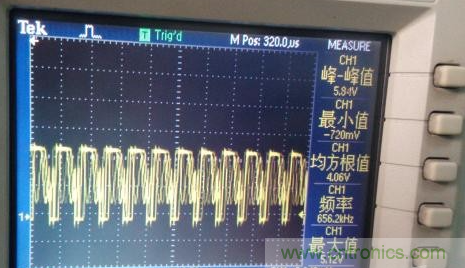

開篇，我舉一個開關電源調試過程中會碰到的一個常見的問題：

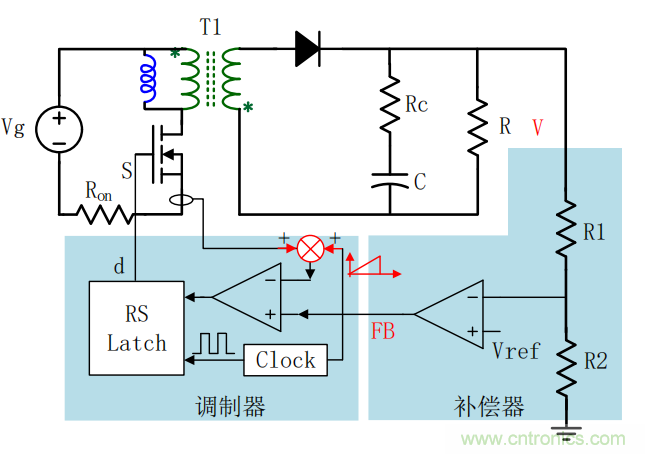

3、調制器將控制信號轉移到 PWM。

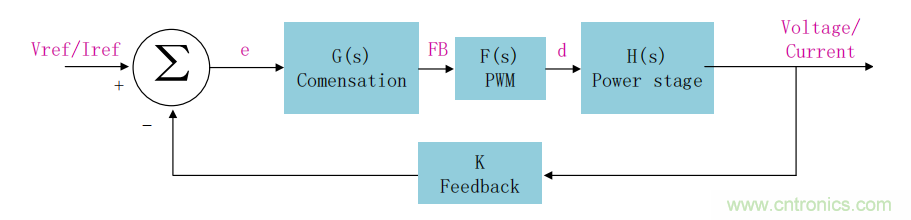

4、功率級做出反應以盡可能地減小 ?。

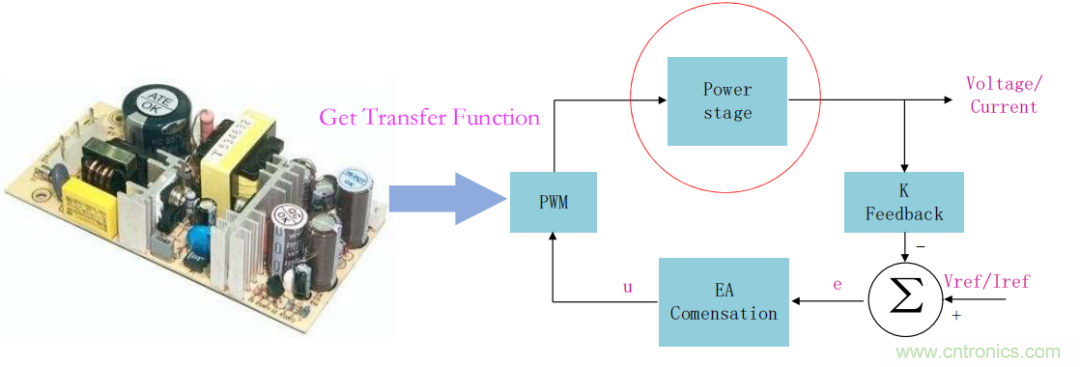

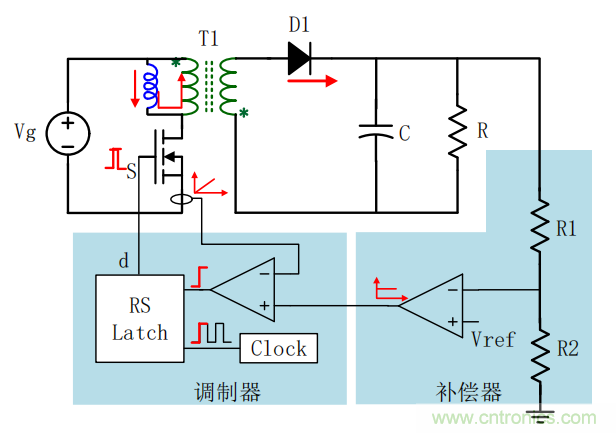

經過上述過程，我們就能理解反激變換器在閉環控制時的工作過程。



那么，客戶想要一個啥樣的電源呢？

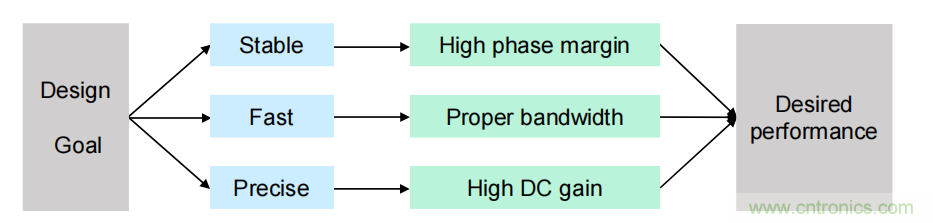

1、穩定--無論負載、輸入、溫度和其他條件如何。

2、精準--輸出就是我們想要的。

3、快速--對任何傳入擾動（例如負載瞬變）的快速反應。





一、反激穩態——什么是極點、零點和bode圖？

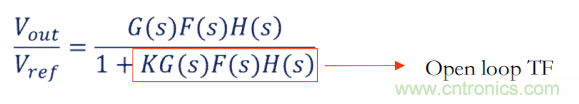

概念我就不在這里啰嗦了，后續我們會逐一討論。先來看看，對于一個電路開環的傳遞函數是啥樣的？





求解 N(s)=0 得到零，求解 D(s)=0 得到極點。舉個例子：





我們分別令分子、分母＝0，可以得到：

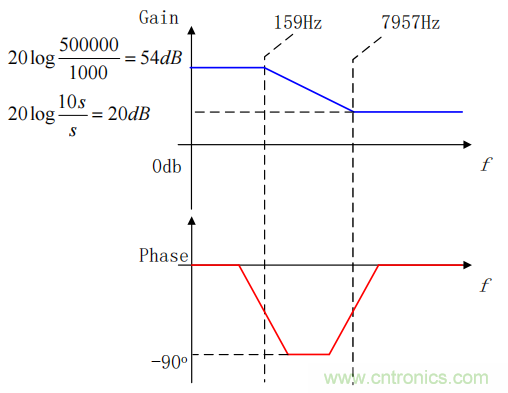

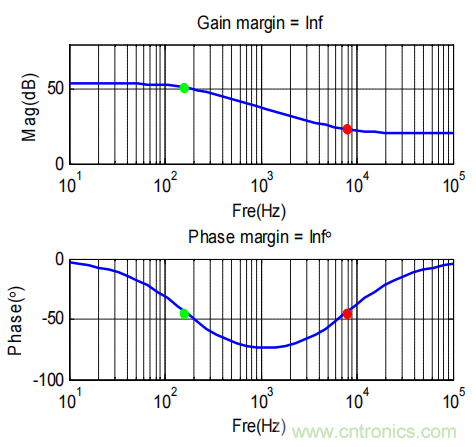

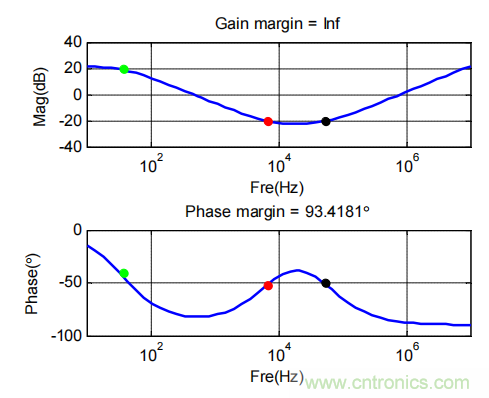

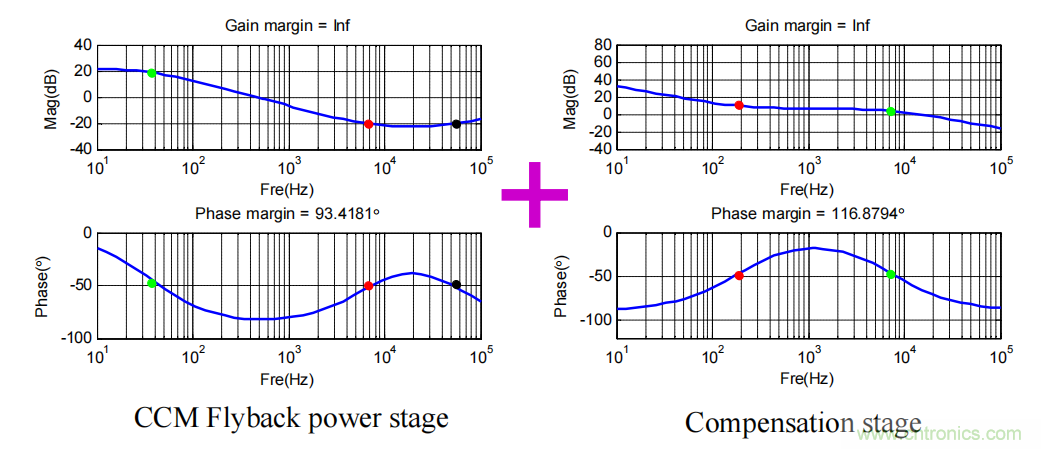

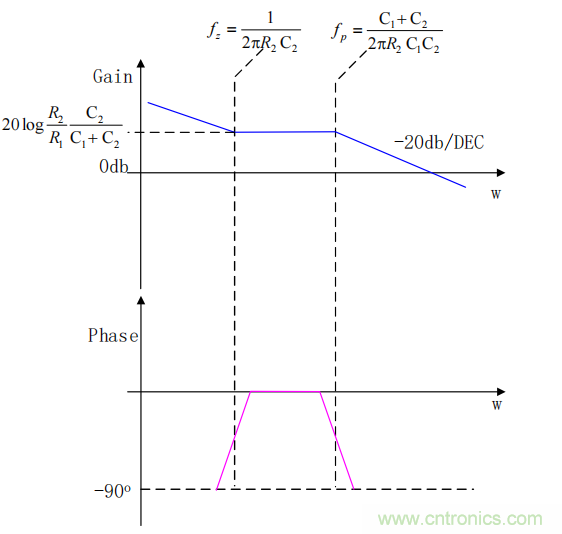

根據以上式子我們可以畫出響應的bode圖，也就是增益和相位：





實際中，我們得到的不是這種圖像，而是平滑曲線。





了解了相關傳遞函數，我們就來分析震蕩是怎么產生的，我們?nèi)绾稳ケ苊庹鹗帲?/div>
