共模電感如何在電路中起到雙向?yàn)V波器的作用?
發布時間:2019-05-06 責任編輯:xueqi
【導讀】共模電感也可以稱為共模扼流圈,常用于電腦的開關電源中過濾共模的電磁干擾信號。另外,共模電感為了能夠在電路中擔當雙向濾波器,需要什么樣的提點呢?以下就來簡要說一下。
在說到共模電感之前,我們來說說什么是互感,當一線圈中的電流發生變化時,在臨近的另一線圈中產生感應電動勢,叫做互感現象。互感現象是一種常見的電磁感應現象,不僅發生于繞在同一鐵芯上的兩個線圈之間,也可以發生任何兩個相互靠近的電路之間。
互感有一個特殊的應用,那就是共模電感。

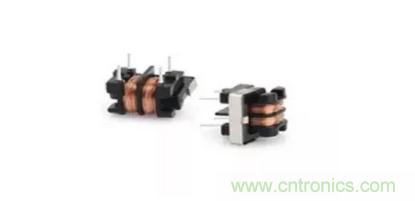

共模電感也可以稱為共模扼流圈,常用于電腦的開關電源中過濾共模的電磁干擾信號。在板卡設計中,共模電感起EMI濾波作用,用于抑制高速信號線產生的電磁波向外輻射發射。
共模電感還在電路中起著雙向?yàn)V波器的作用,那么共模電感為了能夠在電路中擔當雙向?yàn)V波器,需要什么樣的提點呢?以下就來簡要說一下。
高初始磁導率
共模電感需具有高初始磁導率。共模電感初始導磁率是鐵氧體的5-15倍,因此具有較大的插入損耗。在對于傳導干擾的抑制作用中,表現得比鐵氧體更加優秀。
高飽和磁感應強度
共模電感需具有高飽和磁感應強度,比鐵素體高2-3倍。在強電流干擾的情況下,不易磁化飽和。
優異的溫度穩定性
共模電感需具有優異的溫度穩定性,居里溫度越高,在溫度波動較大的情況下,合金性能變化率明顯低于鐵素體,具有良好的穩定性,且性能變化接近線性。
靈活的頻率特性
共模電感需具有靈活的頻率特性,靈活地通過調整工藝以獲得所需的頻率特性。不同的制作工藝和適當?shù)木€圈聚合可以獲得不同的阻抗特性,滿足不同波段的濾波要求,其阻抗值遠高于鐵氧體。

目前,共模電感的應用很廣泛,它可以應用在射頻和有線通信,信息技能設置裝備擺設,雷達檢波器,汽車電子,蜂窩德律風,覓吸機,音頻裝備,PDAs,有線遠控解統,矮壓求電模塊,電子測量?jī)x器,計算機機房設備,開關電源以及測控系統等都能見到它的身影!
