專攻接地:工作接地,保護接地及防雷接地剖析
發布時間:2014-12-30 責任編輯:sherryyu
【導讀】電子元件技術網網友福利到了,這里小編為大家整合了關于接地的一些知識點,為大家分享什么是工作接地,保護接地及防雷接地,如何做到這些接地,怎么做更安全?供大家參考學習!

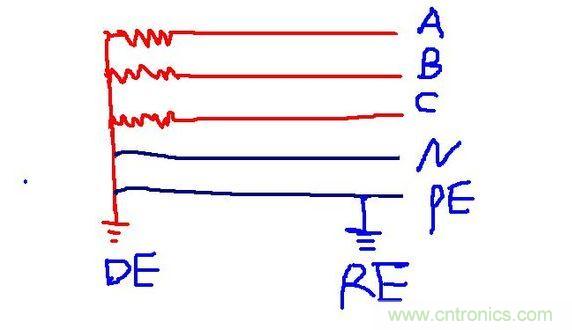

一、工作接地
工作接地的作用是保持系統電位的穩定性,即減輕低壓系統由高壓竄入低壓系統所產生過電壓的危險性。如沒有工作接地則當10kV的高壓竄入低壓時,低壓系統的對地電壓上升為5800V左右。當配電網一相故障接地時,工作接地也有抑制電壓升高的作用。如沒有工作接地,發生一相接地故障時,中性點對地電壓可上升到接近相電壓,另兩相對地電壓可上升到接近線電壓。如有工作接地,由于接地故障電流經工作接地成回路,對地電壓的“漂移”受到抑制,在線電壓0.4kV的配電網中。中性點對地電壓一般不超過50V,另外兩相對地電壓一般不超過250V。

二、保護接地
保護接地,是為防止電氣裝置的金屬外殼、配電裝置的構架和線路桿塔等帶電危及人身和設備安全而進行的接地。所謂保護接地就是將正常情況下不帶電,而在絕緣材料損壞后或其他情況下可能帶電的電器金屬部分(即與帶電部分相絕緣的金屬結構部分)用導線與接地體可靠連接起來的一種保護接線方式。接地保護一般用于配電變壓器中性點不直接接地(三相三線制)的供電系統中,用以保證當電氣設備因絕緣損壞而漏電時產生的對地電壓不超過安全范圍。
三、防雷接地
防雷接地分為兩個概念:一是防雷,防止因雷擊而造成損害;二是靜電接地,防止靜電產生危害。 工作接地電阻值和保護接地電阻值不大于4歐姆,重復接地電阻值不大于10歐姆,防雷接地電阻值不大于30歐姆。
