一款12V車載電源浪涌防護電路設計
發布時間:2014-08-28 責任編輯:sherryyu
【導讀】提升車載電源的抗干擾能力對整個車載電子設備的穩定工作至關重要,本文介紹的是一款車載電源浪涌防護電路設計,主要的是12V電源保護電路,能更好地提升整個系統的抗干擾能力。

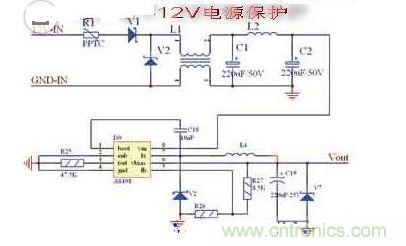

浪涌保護包括一個PPTC和TVS管,可以有效抑制類似于脈沖的干擾。PPTC是熱敏電阻器,電阻隨溫度升高而增加。TVS是瞬態電壓抑制二極管,當有脈沖干擾進入電源線路時,TVS會動作,對流向后端電路的瞬間電流進行分流,而受保護的后端電壓被限制在TVS兩端的箝制電壓。 PPTC的動作速度慢于TVS,在大電流的作用下,PPTC呈高阻,會斷開后級電路,可以起到減少TVS瀉流時間,保護TVS的功能。

提升車載電源的抗干擾能力對整個車載電子設備的穩定工作至關重要,在硬件設計上要綜合考慮ISO7637模擬的各種干擾。軟件設計上要具有消除干擾所引起的整機系統記憶丟失的能力。硬件設計與軟件設計很好的結合,才能更好地提升整個系統的抗干擾能力。
