【導讀】其實在工程師設計過程中如何能夠在保證正常安全的情況下，自動的讓交直流進行切換是一個很重要的技術問題。這里一位網友提供給大家一款可以自主切換交直流的電路設計圖，該設計圖采用MOSFET進行快速電子切換，故能達到電源不間斷的目的。值得選擇。

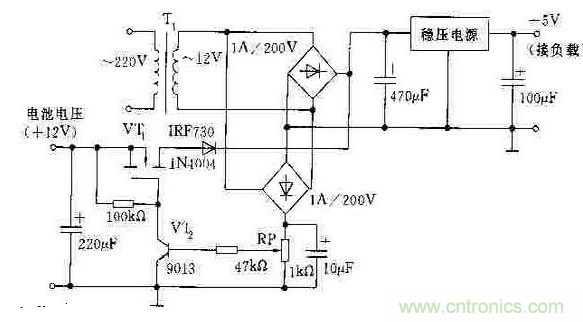

下圖是交直流入自動切換電路，市電電壓經變壓器T1降壓后，再經整流、濾波、穩壓后輸出，供負載工作。同時，另一路通過整流、濾波產生的直流電壓經RP分壓加到VT2的基極，VT2導通，VT1截止。當市電中斷時，VT2由導通轉為截止，此時功率場效應管VT1導通，蓄電池通過VT1加于穩壓電路，輸出穩定的直流電壓供負截。由于采用MOSFET進行快速電子切換，本電路達到電源不間斷的目的。
