二極管和穩壓二極管的使用區別
發布時間:2020-04-23 責任編輯:lina
【導讀】電子系統的應用當中,電壓及電流的瞬態干擾會經常造成電子設備的損壞,瞬態干擾的顯著特點是作用時間極短,但電壓幅度高、瞬態能量大,所以破壞性很大。
電子系統的應用當中,電壓及電流的瞬態干擾會經常造成電子設備的損壞,瞬態干擾的顯著特點是作用時間極短,但電壓幅度高、瞬態能量大,所以破壞性很大。
為了防止這種破壞,TVS管得到了廣泛的應用,TVS(Transient Voltage Supprseeor)是一種在穩壓管工藝基礎上發展起來的一高效能的電路保護器件,其電路符號和普通穩壓二極管相同,外形也與普通二極管無異。
當TVS管兩端經受瞬間的高能量沖擊時,它能以極高的速度(最高達1*10-12秒)使其阻抗驟然降低,同時吸收一個大電流,將其兩端間的電壓箝位在一個預定的數值上,從而確保后面的電路元件免受瞬態高能量的沖擊而損壞。

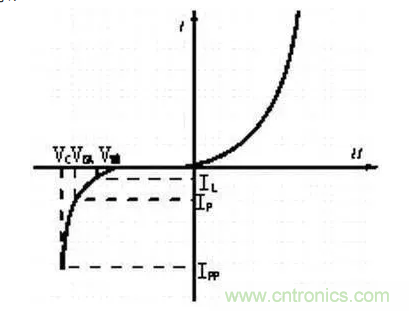

我們?cè)谝恍┚茈娮釉O(shè)備中經??梢钥吹絋VS二極管作為ESD防護的主要手段之一。作為二者的共同點,它們都可以用來穩壓,并且都工作在反向截止?fàn)顟B(tài)下,TVS管的電壓-電流特性曲線如下圖所示:

從上面的圖可以看到,其正向特性與普通二極管相同,反向特性為典型的PN結雪崩器件。但是TVS管齊納擊穿電流更小,大于10V的穩壓只有1mA,相對來說齊納二極管擊穿電流要大不少,但是齊納二極管穩壓精度可以做的比較高。
而且TVS管強調的是瞬態響應,所以其時間參數就很重要了,也就是說穩壓二極管的響應時間通常要比TVS管的慢。同時TVS管的功率較大,而穩壓管的功率較小。其次,從概念上理解,TVS管主要是防止瞬間大電壓的影響,最終可以達到穩壓的目的,這與穩壓管的作用是有區別的。
以上只是一個簡單的介紹和比較,實際使用中可以查閱相關的資料做出正確的選擇。
